Строительство теплицы по митлайдеру

Другие особенности парника

Конструкция отличается следующими признаками:

• стропила фиксируются на самой верхней балке;
• широкая часть одного ската направляется к верху;
• стропила с южной стороны закрепляются на коньке, расположенном ниже на 45 см от другого конька;
• сформированный проем в 45 см позволяет легко смонтировать вентиляционную систему;
• этот проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция парника помогает оптимизировать все затраты, связанные с выращиванием рассады и применением теплицы

Благодаря этой идее, американский специалист смог завоевать заслуженное внимание к своей технологии

Обшивка теплицы

Заключительный этап постройки митлайдеровской теплицы – обшивка каркаса.

Для этого в основном используют такие материалы:

Если для вас не слишком важна долговечность и прочность обшивки, то используйте простую нестабилизированную полиэтиленовую пленку, которая способна выполнять свои функции в течение одного сезона.

Цены на поликарбонат

В ином случае стоит обратить внимание на пленки, обладающие следующими свойствами

1. Стабилизированность – подобный материал не будет терять свои физические свойства под длительным воздействием солнечных лучей.
2. Наличие армирующей вставки существенно повысит прочность полиэтилена на разрыв и позволит продлить срок службы обшивки от одного до нескольких сезонов.

Теплица из ПВХ труб своими руками

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров. Детальную инструкцию по монтажу ищите здесь.

Полиэтилен существенно легче поликарбоната, а миттлайдеровская теплица с обшивкой из пленки не потребует наличия сложного и дорого ленточного фундамента. Кроме того, парник с подобной обшивкой быстрее прогревается, но обратной стороной медали будет больший перепад температур внутри. Крепление пленки к каркасу производится следующим образом.

1. Отрезок пленки натягивается снаружи на одну из секций стены или крыши теплицы.
2. Поверх полиэтилена к элементам каркаса прикладываются рейки или доски и фиксируются саморезами.
3. Отрезок пленки аналогичного размера натягивается на ту же секцию постройки, но теперь изнутри.
4. Полиэтилен прижимается к каркасу с помощью все тех же дощечек.
5. Предыдущие этапы повторяются для оставшихся секций стен и крыши теплицы, а также дверей и форточек.

Так как пленка крепится и с внешней, и с внутренней стороны парника, между слоями материала образуется воздушная прослойка толщиной от 50 до 75 миллиметров, которая играет роль своеобразной теплоизоляции, уменьшающей перепады температур, нежелательные для сельскохозяйственных культур.

По сравнению с полиэтиленом, поликарбонат прочнее, долговечнее и лучше «держит» тепло. Но и его масса и стоимость существенно выше.

Поликарбонатом теплица обшивается исключительно снаружи, для крепления применяются саморезы. Желательно разметить места крепежа на каркасе и листах заранее и просверлить их – так упростится и сам процесс монтажа, и возможная разборка теплицы или ремонт поврежденного участка. Учтите, что укладывать поликарбонат нужно так, чтобы конденсат, образующийся в полостях между слоями, стекал вниз.

Митлайдеровская теплица по совокупности своих качеств является эффективной и чрезвычайно привлекательной для тех, кто решил заняться выращиванием овощей и цветов на закрытом грунте.

Поликарбонат

Как построить теплицу по Митлайдеру под поликарбонат своими руками? Процесс строительства «американки» с поликарбонатным покрытием состоит из нескольких этапов:

1. Поверх фундамента необходимо уложить основание будущего строения, для сооружения которого используют брусья сечением 10х10 см. Они укладываются по периметру конструкции и соединяются друг с другом при помощи саморезов.

После укладки брусьев стоит проверить, правильный ли получился прямоугольник. Для этого необходимо измерить расстояние между углами по диагонали – если размеры одинаковы, значит все в порядке. Далее вдоль периметра основания вбиваются колья, которые соединяются брусьями при помощи саморезов.

Производится сборка боковых стенок в соответствии с намеченными заранее размерами. Детали стен соединяют между собой также посредством саморезов.
Следующий шаг – сооружение торцовых стен, расстояние между стойками которых должно составлять 0,7 м. Для монтажа стенок используется брус сечением 75х50 см.
Выполняется сборка дверного каркаса.
На дверную раму устанавливаются петли.
Далее выполняется монтаж окон. В теплице по Митлайдеру оконная рама имеет угол наклона идентичный наклону кровельного ската, который составляет 30 градусов. Наличие двух окон – вполне подходящий вариант для такой конструкции.

Фото теплицы по Митлайдеру: схема-чертеж, расчеты.

Заключительный этап монтажа каркаса – сооружение крыши. Для этого понадобятся следующие материалы:

• 5 балок длиной 1,9 метра;
• 5 брусьев, которые будут использоваться в качестве опор, длиной 32,7 см. Углы брусков должны быть срезаны;
• 5 треугольных клинышков с равными сторонами по 0,5 м. Для их изготовления следует использовать фанеру толщиной 0,7 см.

При помощи этих материалов производится сборка пяти стропильных конструкций. Расстояние от одной крайней точки до другой должно составлять 240 см. Далее посредством гвоздей крепятся клинья.

Готовые сооружения монтируют сверху стен. Сначала боковые элементы, а затем остальные, при этом расстояние между ними должно быть одинаковым. Установленные конструкции крепятся при помощи саморезов.

После того, как каркас готов, можно приступать к покрытию. При монтаже поликарбоната стоит придерживаться некоторых правил:

• отверстия под саморезы лучше всего просверлить заранее. При этом толщина сверла должна превышать диаметр отверстий на 2-3 мм;
• поликарбонатные листы не следует слишком прижимать к каркасу;
• материал необходимо укладывать на каркас той стороной, которая оснащена ультрафиолетовой защитой. Как правило, она имеет голубоватый оттенок из-за наличия защитной мембраны.

Теплица по Митлайдеру – отличный вариант для приусадебного участка.

Материал обшивки

В последнюю очередь обшивается весь каркас конструкции. Материал используется всё тот же. Либо пленка, либо поликарбонат. Здесь все будет зависеть именно от времени службы материала. То есть, если вы решили выбрать материал, который будет служить в течение только 1 сезона, то подойдет и обычная полиэтиленовая пленка. Если вы хотите более долгий период использовать покрытие, тогда понадобится не обычная пленка, а специальная. Которая не потеряет внешний вид и функции под воздействием солнца. Она должна быть армированная. А значит более прочная, чтобы не порваться от сильного ветра и под давлением снега. А также прослужить в течение нескольких лет.

Пленка, покрытая антистатиком, не будет накапливать пыль и грязь. Потому что это влияет на пропускную способность солнечных лучей, которые так необходимы для хорошего роста. А также развития культуры. Хорошая пленка с гидрофильным покрытием позволяет не попадать влаге от конденсата на саженцы. Из преимуществ полиэтилена также можно выделить его легкий вес. Что позволит обойтись сооружением более легкого фундамента. Например точечного или брусового. К тому же, плёнка прогреется быстрее. Однако из недостатков можно выделить наличие слишком резкой смены температуры в конструкции.

Внутреннее обустройство

Когда каркас конструкции Митлайдера будет остеклен, приступают к внутреннему обустройству. Внутрь теплицы проводят электричество, вешают лампы искусственного освещения. Для полива растений проводят водопровод. Особенно нуждаются большие теплицы по Митлайдеру в автономном водоснабжении. Вручную поливать много грядок довольно сложно.

Перед началом внутреннего обустройства продумывают планировку. Грядки обустраивают по удобной схеме, например, вдоль стен и по центру. Между ними делают дорожку с твердым нескользким покрытием. Устанавливать в теплице по Митлайдеру отопление надо в том случае, если предполагается круглогодичное ее использование или для получения сверхранних урожаев.

Плюсы и минусы теплицы по Митлайдеру

Многие задаются вопросом, зачем делать такие сложные теплицы да еще с длинной щелью. Ведь конструкция предназначена для максимального сохранения тепла. Однако именно в этом митлайдеровская теплица имеет свое преимущество.

Проблемой создания в любой теплице оптимального микроклимата является плохая вентиляция. Теплый воздух вместе с влагой скапливается под потолком. Контактируя с холодными стенками тепличной обшивки, образуется конденсат. Физическое явление опасно для всех растений, но особенно сильно страдают томаты. Естественное проветривание через форточки и двери положительных результатов мало дает. Если взять парники длиной больше 6 м, то здесь процесс происходит еще сложнее. Мало помогают даже дополнительные форточки. Воздух вентилируется неравномерно.

У фермерской теплицы по Митлайдеру проблема с вентиляцией полностью решена. В этом ее главный плюс. Конструкция оснащена вверху фрамугой. Поступающий через нее свежий воздух смешивается с теплыми массами и опускается на пол. Получается равномерная вентиляция всех участков. Одинаковая поддерживается влажность и температура. Создающийся микроклимат в конструкции Митлайдера благоприятно влияет на развитие растений. Кроме фрамуги, никаких форточек, вытяжек, вентиляторов ставить не нужно.

Если говорить о недостатках, то тепличные конструкции Митлайдера обходятся хозяину дорого. Лишние расходы идут на создание усиленного каркаса. К минусам причисляют сложность устройства. Чтобы создать каркас, потребуется опыт. Вдобавок конструкция теплицы по Митлайдеру предусматривает установку фрамуги. Для вентиляции щель создает большой плюс, но через нее ветром заносятся возбудители опасных заболеваний, например, фитофтора.

Что это такое, описание конструкции, отличие от обычных теплиц

Теплица по Митлайдеру представляет собой парник кубической или арочной формы. Благодаря особой конструкции скатов крыши и расположению окон для проветривания, внутри такого сооружения происходит качественный обмен воздуха.

Американский доктор сельскохозяйственных наук Джекоб Митлайдер предложил сделать в такой теплице двухскатную крышу, с вентиляционным отверстием, в которой каждая наклонная плоскость расположена на разной высоте.

Эти конструктивные особенности отличают теплицу Митлайдера от простых парников. Обычные теплицы проветриваются при открытых дверях. В этом случае часть тёплого воздуха застаивается под потолком, создавая неблагоприятную атмосферу. В конструкции Митлайдера тёплые потоки беспрепятственно выходят через вентиляцию в кровле, замещаясь свежими воздушными массами.

Простая но эффективная конструкция

Большую популярность приобрели теплицы Митлайдера в виде арок. Конструкцию такой формы изготовить намного проще, а обслуживать её удобней. Благодаря закруглённой форме потолка, тёплые воздушные потоки лучше удаляются, оставляя место свежему воздуху.

Арочная конструкция

Как строится теплица Митлайдера

Перед походом в магазин необходимо выбрать оптимальное место для установки теплицы, определиться с фундаментом, учесть все плюсы и минусы различных стройматериалов.

Выбор места для теплицы

Немногие культуры способны переносить недостаток света, а в теплице солнечные лучи частично поглощает поликарбонат, полиэтилен или стекло, которое быстро покрывается налетом пыли. Поэтому место для будущей постройки должно хорошо освещаться в течение всего дня. Допускается лишь частичное затенение ранним утром или под вечер. Второй немаловажный момент – ландшафт участка. Он должен быть максимально ровным. Нежелателен даже небольшой перепад высот. Если весь участок расположен на склоне, придется пойти на дополнительные расходы – тщательно выровнять площадку по уровню или потратиться на более высокий и основательный фундамент.

Также нежелательно выбирать низменности на торфяниках. В среднем, почва и воздух в этих местах на 2–3 градуса холоднее.

Основание под теплицу

При строительстве стандартного парника можно обойтись и без фундамента. Если участок ровный, не затапливается в половодье, нижнюю обвязку алюминиевого каркаса кладут прямо на землю. Конструкция легко выдерживает небольшие колебания грунта при замерзании. Теплица Митлайдера устроена несколько сложнее. Даже при небольших перекосах верхние фрамуги перестанут закрываться. В застекленных постройках могут потрескаться стекла. Поэтому простейший фундамент для нее необходим – точечный, из бруса или бетонный ленточный.

Для точечного фундамента подойдут следующие материалы:

• деревянные колья прямоугольного сечения;
• металлические винтовые сваи;
• столбики из бетона.

Чертеж теплицы по Митлайдеру с нужными размерами необходимо подготовить заранее, чтобы не пришлось подгонять габариты постройки под уложенный фундамент.

Выбранный участок очищают от мусора, снимают верхний слой почвы, тщательно выравнивают. Находят крайние точки и отмечают их колышками. Между ними на равном расстоянии помечают места под опорные точки.

Частота опорных точек зависит от тяжести будущей конструкции, материала каркаса и плотности грунта. Сваи или столбики устанавливают на расстоянии от 0,5 до 1 м.

В отмеченных точках забивают деревянные колья, предварительно обработанные антисептиками, винтовые сваи или выкапывают ямки под бетонные столбики. В последнем случае перед строительством каркаса придется выждать не менее 2 недель, чтобы бетон окончательно затвердел и набрал прочность.

Ленточный фундамент для теплицы строят так же, как и для других построек. В земле выкапывают траншею глубиной 25–40 см, монтируют опалубку, засыпают слоем песка, трамбуют дно, укладывают арматуру. При заливке верхней части фундамента к арматуре приваривают держатели для металлического каркаса.

Возведение каркаса

Для материала каркаса выбирают деревянный брус или металлический профиль. На возвышенностях, песчаных почвах и прочих сухих местах подойдет дерево, в низменных сырых, рядом с реками, где влажность всегда высокая, целесообразнее выбрать металл. В обоих случаях основу будущей постройки необходимо тщательно обработать защитными составами. Теплицы Митлайдера из дерева строят с прямыми скатными крышами. На фото ниже показан чертеж и примерные размеры такой постройки.

Подробное устройство и крепление фрамуги:

Конструкция и пропорции верхней части фронтона. Стандартный угол наклона северного ската – 35°, южного – 20°. Значения могут отличаться на несколько градусов в обе стороны.

Теплица из деревянного бруса состоит из следующих деталей:

• нижняя обвязка;
• продольные стенки;
• стенки фронтонов;
• фрамуги;
• скаты крыши;
• двери в торцевых частях.

Детали соединяются саморезами, соединительными пластинами прямоугольной или Т-образной формы или угловыми соединителями.

Арочную теплицу Митлайдера строят из металлического профиля. Ее несложно соорудить из обычной, немного переделав. Для этого к верхней продольной перекладине монтируют вертикальный прямоугольник высотой около полуметра и длиной по размеру длины теплицы. Южную часть обшивают до нижней части этого прямоугольника, а северную – до верхней. В перепаде высот на рояльные или обычные оконные петли крепят фрамуги. Открываться они могут как наружу, так и внутрь теплицы. Первый вариант предпочтительнее, так как выступающие форточки будут защищать растения от косого дождя или попадания различного мусора.

Что потребуется во время работы

Для постройки теплицы Миттлайдера размерами 3х6 м с каркасом из дерева потребуются:

• брусья сечением 100хсто милиметров для производства стоек: центральные — 5 шт. длиной 3.05 м, боковые — 10 шт. по 2.15 м;
• доска 100хсорок миллиметров для стропильных систем: 5 шт. длиной 1.9 м и 5 шт. по 1.31 м;
• планки для дверных рамок и боковых каркасных элементов сечением 50х75 мм;
• доски для обвязки снизу — 24 м сечением 25хдвести миллиметров;
• брусья 50х50 мм для строения окон;
• фанера толщиной 7 мм для оконных и стропильных клиньев;
• доски у которых толщина 25 мм для строения угловых распорок;
• опорные брусья со срезанными углами — 5 шт. по 327 мм;
• рояльные петли;
• брусья сечением не менее 75х50 мм — для створок окна и балочных направляющих;
• материал для укрытия — плёнка из полиэтилена или поликарбонатный материал;
• самосверлящие шурупы по дереву или гвозди.

Если для обшивания каркаса применяется полимерный этилен, то необходимо приготовить тонкие планки для крепежа материала в рулоне к каркасу. Поликарбонатные листы прекраснее всего устанавливать с помощью специализированных самосверлящих шурупов с шайбами и деформируемыми прокладками.

Заранее подготовленный инструмент сбережёт не один час отведённого на монтаж времени, благодаря этому заблаговременно побеспокойтесь о том, чтобы в рабочий период вам не понадобилось искать:

• садовый бур;
• совковую и штыковую лопату;
• молоток усредненных размеров и кувалду;
• ножовку;
• электролобзик;
• дрель с набором свёрл по дереву;
• шуруповёрт;
• пузырьковый или построитель плоскостей;
• рулетку;
• угольник плотницкий;
• карандаш.

Часть работ нужно будет исполнять на высоте (прекраснее всего с помощником), благодаря этому вам будут необходимы стремянки или пара прочных, устойчивых подставок и широкая, толстая доска.

Плюсы и минусы

Будучи придуманной американцем, теплица Митлайдера нарушает привычную для россиян ориентацию грядок. В нашей стране их располагают с севера на юг. В американской же теплице грядки делаются с запада на восток. Иначе, конструкцию не установить высоким скатом крыши на север, а низким – на юг.

Это входит в недостатки теплицы Митлайдера наравне с тем, что она не переносная. Чтобы перевезти конструкцию, нужно изначально собирать ее на шурупах, а не гвоздях. Тогда теплицу можно разобрать, транспортировать и собрать уже на новом месте.

Еще есть минус, актуальный для климата России. Зимой теплица стоит под снегом. За счет строения крыши, он скапливается в большей мере по одной стороне парника. Это нарушает его устойчивость. Последнее неудобство — открывать фрамуги на крыше теплицы.

Если она сделана по классике и имеет высоту 2,7 метра, приходится лезть на стремянки и прочие подставки. Автоматика на фрамугах удорожает их и, главное, позволяет открывать только вертикально. Метод Митлайдера же подразумевает сугубо горизонтальную распашку.

Кстати, проветривание по Митлайдеру не сквозное. А некоторые растения нуждаются именно в таком. Возможности организовать сквозное проветривание в теплице Митлайдера нет. Соответственно, есть ограничения на виды культур, которые в ней можно выращивать.

Плюсов у теплицы примерно столько же. Это:

1. Минимум ночного конденсата, даже при металлическом или пластиковом каркасе. Львиная доля паров выходит через фрамуги крыши.
2. Снижение рисков заболевания растений гнилью и бактериальными инфекциями. Этот плюс тоже связан с поддержанием в теплице оптимальной влажности.
3. Исключение углеродного голодания посадок без надобности устанавливать дозаторы, баллоны с углекислым газом. Все решает естественная система вентиляции.
4. Повышенная освещенность посадок. Это, кстати, следствие неудобного для россиян ориентирования теплицы с запада на восток. Так единственный минус становиться относительным.
5. Удобные для нахождения внутри теплицы пропорции. Если делать конструкцию по заветам Митлайдера, можно легко расположиться в полный рост.
6. Удобно также подвязывать растения. Для этого есть устойчивые поперечные балки. Можно подвязывать даже на 2-метровую высоту.
7. Оптимальная температура внутри теплицы по Митлайдеру.

В чем преимущества перечислили, забыв про цену. Она оптимальна за счет отсутствия искусственных систем вентиляции. Однако, строительного материала уходит много, ведь одна из стен теплицы в рост взрослого мужчины.

Да и вместо одной балки и одного конька на крыше — 2 балки. А частота расположения элементов и распорок в каркасе, делающая его столь прочным? В плане цены это тоже минус. Поэтому, стоимость теплицы сравнима с вложениями в обычную, или больше. Но, предметно об этом в главе «Цена и отзывы».

Материалы и подготовительные работы

Задумав возведение теплицы Миттлайдера на своем участке, следует начать с выбора и подготовки участка. Он должен располагаться на открытом, хорошо освещаемом солнцем месте. Располагать теплицу следует в направлении с запада на восток. После чего выполнить подробный чертеж будущей теплицы, с указанием размеров конструкции и всех ее элементов.

Для строительства тепличной конструкции размером 3×6 м понадобятся:

• центральные стойки для основания – 5 шт., длиной – 3,05 м, сечением — 10×10 см;
• боковые стойки – 10 шт, длиной — 2,15 м, сечением — 10×10 см;
• стропила – 5 шт., длиной – 1,9 м, сечением – 5×7,5 см;
• стропила – 5 шт., длиной – 1,31 м; сечением – 5×7,5 см;
• доски для строительства нижней обвязки и установления угловых распорок – 24 шт., длиной 2,5 м и шириной 15 см;
• брус для конька длиной 3 м;
• брус для окон и дверей сечением 5×5 см.

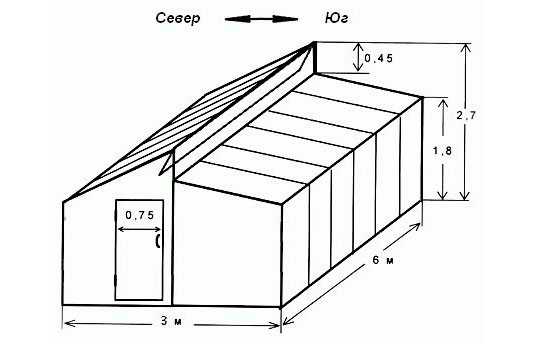

Схема теплицы по Миттлайдеру

Инструкция по сборке теплицы по Митлайдеру

К строительству приступают, когда полностью готов проект, закуплены материалы. Конструкция Митлайдера сложная. Чтобы не допустить ошибок, при возведении надо четко соблюдать очередность действий.

Выбор участка под теплицу

Работы начинают с выбора и подготовки места. Конструкцию Митлайдера, как и любую другую теплицу, ставят на светлом участке, хорошо освещаемом солнцем. Выбирают возвышенность или равнину, но не впадину. Иначе талые и дождевые воды будут затоплять теплицу. Если участок имеет сложный рельеф с многочисленными уклонами, прибегают к технологии террасирования. Площадку обустраивают на одном из уклонов.

Важно! Во время подготовки места нужно помнить, что теплица должна стоять по направлению с запада на восток

Выстраиваем теплицу Митлайдера своими руками по чертежам

Завершает список значимых деталей выбор правильного покрытия для стен. В отличие от других моделей, где размеры и тип укрывающего материала строго прописаны в инструкции, работа американского новатора предоставляет больше поле для маневров.

Для того чтобы стройка оказалась результативной, необходимо всегда обращать внимание на комбинированные варианты. К примеру, конструктив на основе пленки и поликарбоната выдержит сильный мороз и летнюю жару. Строительство парника для высоких декоративных и сельскохозяйственных культур начинается с ответа на 2 вопроса

Как долго в течение года будет эксплуатироваться конструкция? Какая максимальная высота необходима?

Строительство парника для высоких декоративных и сельскохозяйственных культур начинается с ответа на 2 вопроса. Как долго в течение года будет эксплуатироваться конструкция? Какая максимальная высота необходима?

В зависимости от полученных ответов, формируется логика дальнейших действий:

• Минимальное расстояние в парнике как у Медведева или Митлайдера составляет 5-8 см;
• Для полноценной работы зимой выбирает 3-слойное пленочное покрытие;
• Если в населенном пункте часто отмечает град или сильный снегопад, верхняя часть постройки дополнительно усиливается;
• Для чрезмерно высотных растений применяется дополнительный скос, как в парнике Медведева.

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

1. Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
2. Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
3. Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
4. Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
5. Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
6. Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
7. Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
8. Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

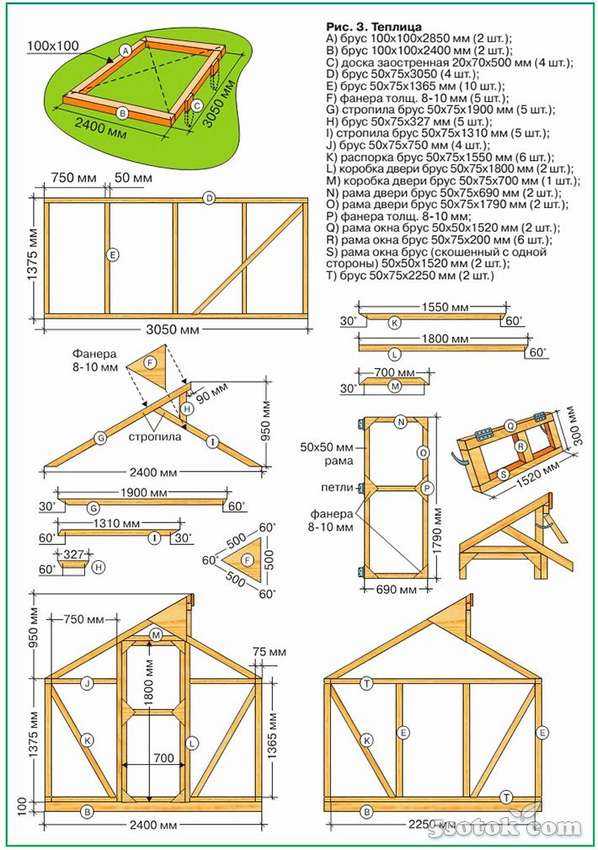

Рисунок 3. Примеры чертежей для строительства своими руками

Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

1. Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
2. Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
3. Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
4. После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
5. Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного – крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Чтобы каркас получился прочным, его рекомендуют делать из металла. Но, к сожалению, далеко не у всех есть возможность купить качественный металл и инструменты для его обработки. В данном случае отличным выходом из ситуации станет профильная труба. Она достаточно прочная, и готовый каркас сможет выдержать достаточно большой вес, но при этом работать с этим материалом легко.

Рисунок 4. Основные этапы монтажа

Для строительства арочной теплицы лучше выбирать профильную трубу сечением 50 х 50 мм, а для крепления элементов каркаса можно использовать обычные болты, хотя более надежное соединение получается при помощи сварки.

Теплица по Митлайдеру — схемы, чертежи, расчеты

Традиционный тип постройки, иногда именуемый домиком, может быть вариабельных размеров, которые зависят от размеров земельного участка и существующей необходимости в объеме выращивания. Человек может сажать растения исключительно для обеспечения собственных потребностей, или для промышленного производства.

В первом случае будет достаточно небольшого, камерного сооружения по типу тоннеля, а во втором случае это может быть и значительная постройка, размером, например, 3х8 метров.

Применяя нетрадиционные материалы, но используя разработанную схему для циркуляции воздуха, можно соорудить вариант из алюминия с поликарбонатом, размерами 3х6 или 4×6. Но простор для фантазии строителя неограничен, как и выбор стройматериалов.

У теплиц есть множество вариантов конструкции (см. фото), поэтому ориентироваться нужно на собственные потребности и сумму, которая отпущена на строительство.

Характеристики Митлайдеровской теплицы

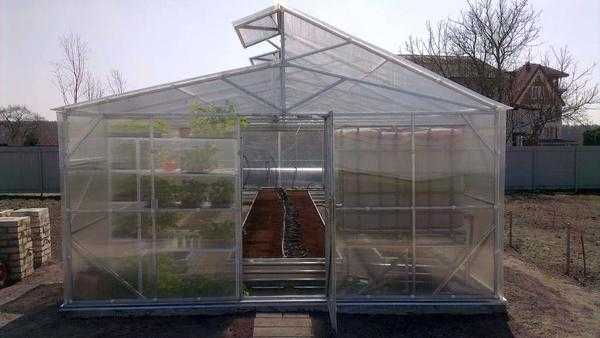

В отличие от уже существующих на рынке аналогов, теплица Митлайдера имеет не смыкающуюся в области конька (балки) скаты крыши. В своих разработках американский инженер реализовал смелый во всех отношениях проект.

Парник оснащен кровлей переменной геометрией. Это значит, что южный скат характеризуется большей пологостью, нежели его северный собрат. Практическую ценность данного решения легче понять в процессе эксплуатации.

В традиционной 2-скатной модели оба ската фиксируются только на одном брусе. Новатор же решил отойти от данной традиции. В его разработке оба ската закрепляются на как минимум двух брусьях, каждый из которых фиксируется на различной высоте.

Помимо этого, Митлайдеровская схема имеет ряд других особенностей:

• Стропила ската закрепляются на самой высокой балке;
• К верху обращена широкая сторона одного из скатов;
• Южные стропила всех фиксируются на коньке, находящимся на 40-45 см своего собрата;
• В результате формируется проем, равный 40-45 см, который обеспечивает более быстрый монтаж системы вентиляции;
• Рекомендуется не проводить оснащение всей длины упомянутого проема материалом, который невозможно при необходимости быстро снять;
• В качестве такого материала можно взять пленка, глухое стекло или поликарбонат, который покроет крышу.

Оптимизация затрат, связанных с обработкой рассады и эксплуатацией теплицы в целом – главная заслуга заокеанского разработчика. Применив инновационный для своего времени подход, господин Митлайдер смог на долгие годы завоевать рынок.

Теплица по Митлайдеру: как обшить каркас

Чтобы обшить каркас пленкой, следует отмерить необходимое количество пленки. Отрезать и натянуть её на какой-либо участок крыши, либо стены. Закрепляется пленка с помощью деревянных реечек на саморезы. Далее то же самое необходимо проделать и с внутренней стороны теплицы. Описанный алгоритм следует применить далее для остальных секций конструкции. Таким способом обшиваются двери и окна.

Обшивать теплицу необходимо с двух сторон. Потому что воздушная подушка, которая образуется между двумя слоями пленки, будет выполнять функцию теплоизоляции. И смена температуры будет не так резко происходить. Что окажет положительное воздействие на растение. Поликарбонатные листы по своим свойствам превосходят материал из полиэтилена по прочности и по удержанию тепла. Но следует учесть, что он достаточно тяжёлый. И это потребует изготовления прочного фундамента.

Если вы используете в качестве обшивки поликарбонат, здесь понадобится обшивка только снаружи теплицы. Внутри делать обшивку не нужно

Важно обратить внимание на свойства покупаемого материала, поскольку здесь также есть несколько факторов, способствующих долговечности обшивки. Прикрепляются листы поликарбоната к теплице при помощи саморезов. Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее

Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее

А потом уже прикреплять их каркасу. Это также поможет в дальнейшем упростить процесс замены вышедших из строя материалов и листов

Для упрощения процесса рекомендуют отмерить и изготовить отверстия в листах заранее. А потом уже прикреплять их каркасу. Это также поможет в дальнейшем упростить процесс замены вышедших из строя материалов и листов.

К тому же, при креплении поликарбоната необходимо следить за тем, чтобы капли конденсата могли стекать вниз.

Конструкция теплиц Митлайдера по форме и размерам

Примерные размеры крыши теплицы.

Все теплицы делятся на 2 основные разновидности: арочные и двускатные. Самая простая и доступная – это арочная конструкция. Но в ней плохо предусмотрено решение проблемы с проветриванием. Традиционный вариант двускатной теплицы с вертикальными стенками создает идеальные условия для вентиляции. В ней высокий скат ориентирован на север и защищает растения от ветров. Низкий скат расположен с южной стороны. В книге «Курс овощеводства по Митлайдеру» (автор – Джекоб Р. Миттлайдер) предлагаются наилучшие размеры теплицы – 6 м шириной и 12 м в длину. В книге очень подробно расписана инструкция по сооружению и необходимый материал для этого.

Кроме того, все теплицы могут быть рассадные или производственные.

При сооружении теплицы любого типа важно соблюдать некоторые требования:

1. Расположение строго с запада на восток, при этом нужно учитывать – ветер не должен задувать в окна или дверь.
2. Площадку для будущей теплицы необходимо заранее выровнять.
3. Необходимо избегать затенения теплицы. Если это требование обеспечить невозможно, то хотя бы ее разместить в том месте, где она будет освещаться с полудня до вечера.
4. Обеспечение в теплице хорошей вентиляции. Например, если теплица будет иметь небольшие размеры – 3 м в ширину и 10 м в длину, то достаточно сделать для вентиляции дверные проходы двусторонние. Но, если вы хотите сделать теплицу больших размеров, в ней необходимо оборудовать дополнительное вентиляционное окно, которое будет находиться в верхней части теплицы и открываться каждодневно, чтобы растениям поступало много свежего воздуха.
5. Желательно, чтобы участок не располагался в низменностях, в местах торфяников, на склонах холмов с северной стороны, и других местах, в которых средняя t на 2-3°С ниже, чем на участках, которые могут находиться совсем рядом на южных склонах, на грунтах с легким суглинком и супесями.

Вентиляция в теплице, сделанной по методу Митлайдера.

Метод Миттлайдера: Главные преимущества тепличных сооружений:

1. Имеют особую систему вентиляции – отверстия от одного торца до другого. Ее наличие обеспечивает равномерный и интенсивный воздухообмен. Это позволяет сэкономить на установке автоматической системы для проветривания и насыщения углекислым газом. Направление фрамуг в южном направлении позволяет избежать переохлаждения растений.
2. Прочный каркас благодаря балкам по всему периметру сооружения и укосам, обеспечивающим дополнительную жесткость и устойчивость.
3. За счет расположения поперечных горизонтальных балок выше, чем рост человека, обеспечивается удобство при работах внутри теплицы.
4. Теплицу легко собрать и установить, перенести на новое место в случае необходимости.
