Теплица из профильной трубы своими руками: фото, чертежи, видео

Необходимые материалы и инструменты

Далее будет подробно рассмотрен процесс возведения летнего павильона с двускатной крышей и площадью 300×540 см. Он состоит из некоторых этапов, которые необходимо выполнять последовательно. Перед началом работ следует провести подготовку инструмента и материалов.

Потребуются:

прямоугольная и квадратная профильная труба сечением 4×2 и 4×4 см;
щебёнка средней фракции, речной песок и цемент;
аппарат для сварки (электрический или газовый), пачка электродов сечением 3 мм;
болгарка, резиновый молоток и кувалда;
колышки из дерева для разметки, бур для грунта;
водный уровень, шнур, угольник;
строительная рулетка и мел;
битум, грунтовка, щётка по железу, кисть для покраски;
краска для металлических поверхностей;
шифер, ондулин или поликарбонат для кровли.

Возможно вам будет интересно узнать, как применяются теплицы в ландшафтном дизайне.

Выбор профильной трубы

Этот материал весьма универсален, и применяется не только в случае изготовления несущих конструкций (под кровлю или навесы), но пригоден и для выполнения всех остальных элементов летнего павильона. Из неё можно сооружать столы, скамейки, обрешётку стен.

Можно построить беседку только из двух материалов: металлопрофиля и сотового поликарбоната или ондулина для крыши. Дополнительной декоративности можно добиться, взяв за основу трубы с различным сечением.

Чем хороши профтрубы:
Прочностью и лёгкостью железной конструкции, достигаемой за счёт внутренних пустот.
Позволяют равномерно нагрузить весь каркас, включая и не металлические элементы, соединённые с ним.
Из них можно быстро и просто возвести строение своими руками.
Внешний вид будет гораздо привлекательнее, чем у изделий из прочих видов проката.
Удобством подгонки и стыковки мест, подлежащих соединению, чего нельзя сказать о прокате с круглым сечением.

Для опорных столбов беседки лучше всего брать именно профиль с квадратным сечением, он гораздо крепче прямоугольного. Последний подойдёт для боковых обрешёток, держателей для ламп или фонарей, и прочих декоративных элементов, которые не подвергаются серьёзным нагрузкам.

Важно! Металлопрофиль, используемый под стойки летнего павильона, должен быть крепким, чтобы придать всей конструкции устойчивость и надёжность. Прочие элементы, в зависимости от функций готового изделия, могут быть менее прочными

При строительстве летнего павильона мастеру будет нужно уметь обращаться с электроинструментом, особенно таким, как болгарка, электрическая дрель. Помимо этого, потребуются навыки сварщика, так как основная работа по сборке каркаса проводится с использованием сварочного аппарата. Крепление деталей на болты смотрится не так красиво, как аккуратный сварочный шов.

Какой вид проката лучше выбрать для беседки:

Металлический профиль — главный расходный материал, благодаря несложности в работе при таком строительстве он используется чаще всего. Лучше приобрести изделия с толщиной стен не менее 2 мм. Также не рекомендуется покупать чересчур толстые трубы, обычно они продаются не на погонный метр, а по твёрдой цене за 1 кг, поэтому при тех же габаритах будут стоить намного дороже.
В случае, если мастер по любой причине выбрал круглые трубы, то толщина их стен должна быть такой же, как у квадратных. Следует учитывать, что в обработке они гораздо сложнее (особенно во время сварки). Но у данного материала есть одно неоспоримое достоинство — они гораздо дешевле, чем прямоугольные, поэтому, имея достаточный опыт, можно взять их в работу.
Нужно сказать ещё об одном варианте — использовании уголка. Это вполне возможно, но нужна большая толщина металла, от 2,5 до 3 мм, так материал имеет гораздо меньшую жёсткость. Такой каркас очень хорошо смотрится, будучи обшит нарядными панелями.
Профильная труба, как и уголок, может быть выполнена не только из стали, но и из алюминия. При выборе последнего материала вес летнего павильона значительно уменьшится, а его стоимость возрастёт в несколько раз, поэтому решение за потребителем.

Последовательность работ при сооружении парника из профиля

Строительство теплиц, как и возведение других сооружений, производится поэтапно

Каждый этап имеет свою важность и производится с привязкой к подготовленному чертежу

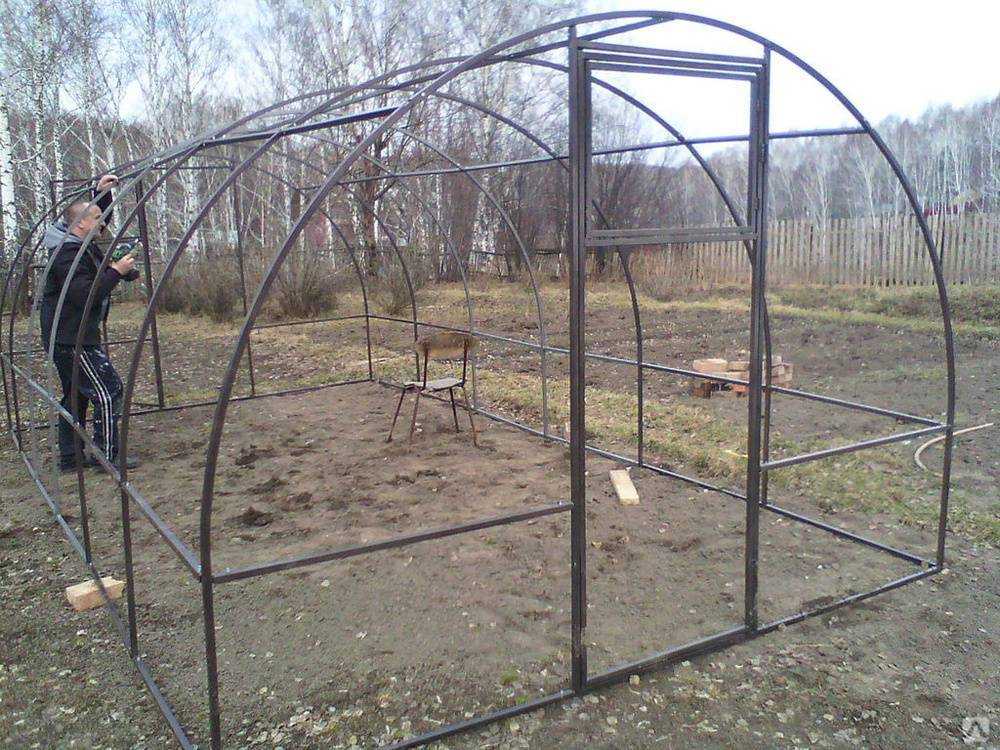

Каркас теплицы из профильной трубы

Разметка и обустройство фундамента теплицы

Самым простым и практичным решением надежного закрепления теплицы на месте установки является столбчатый фундамент. Предварительно делается разметка периметра парника на грунте. Для этого размеры основания переносятся с чертежа на почву. Это можно сделать с помощью колышков, вбитых в землю по углам будущего сооружения и веревки, натянутой между ними.

Теперь можно приступать к фундаменту теплицы (пошаговая инструкция):

Схема столбчатого фундамента для теплицы

В углах разметки с помощью земляного бура делаются углубления диаметром 20 см,глубиной по 50 см (в климатических зонах с суровыми зимами – не менее 70 см). Такие же углубления делаются по всему периметру, на расстоянии 1,5–2 м друг от друга.
В каждое углубление помещается отрезок рубероида, который прилегая к стенкам, образует трубу. Основание ямок засыпается песком на 5–7 см.
Полученные формы заливаются бетоном, при этом в каждую лунку помещается кусок арматуры, который впоследствии послужит связующим звеном каркаса с фундаментом.

До высыхания бетона, проводить на нем какие-либо работы запрещено.

Порезка профильной трубы и сборка каркаса

Данные мероприятия осуществляются с помощью болгарки и сварочного аппарата. Профиль разрезается на отрезки согласно чертежу и сваривается между собой в единый каркас. Крыша сооружения может быть изготовлена в виде треугольной или арочной конструкции. Последний вариант предполагает применение определенных технологий по изгибанию металлических труб.

При отсутствии навыков пользования сварочным аппаратом, крепление элементов между собой может производиться с применением соединительных муфт и тройников, предусматривающих болтовую стяжку изделий. Такой метод применяется также для создания разборных теплиц.

Крепление труб с помощью тройников

Наружная обшивка теплицы

Приняв решение о применении для покрытия теплицы поликарбоната, необходимо обратить внимание на расположение листов на каркасе. Внутри изделия явно просматриваются перепонки (ячейки), обеспечивающие его жесткость

Нужно, чтобы эти полосы располагались вертикально, то есть перпендикулярно относительно основания. Это позволит влаге беспрепятственно стекать вниз, в результате чего она не будет скапливаться в ячейках.

Для крепления поликарбоната к профилю рекомендуется использовать саморезы с пресшайбами и резиновыми прокладками, исключающие попадание атмосферных осадков внутрь материала.

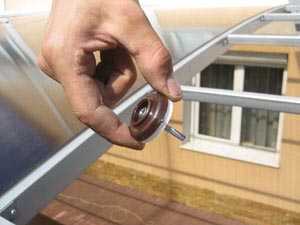

Крепление поликарбоната к профилю

Навеска окон и дверей

Данная процедура является последней в процессе изготовления теплицы. Она производится с помощью обычных навесов, которые могут крепиться к профилю либо саморезами, либо сваркой.

Зазоры между луткой и дверной рамой нужно закрыть резиновой лентой, закрепляемой саморезами по периметру створки для предотвращения проникновения внутрь холодного воздуха. Точно так оборудуются оконные блоки.

Части конструкции теплицы из профильной трубы

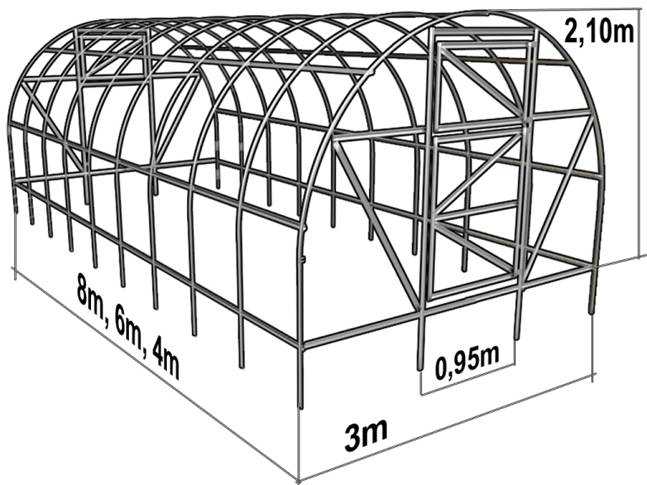

Парник 8х3 м. Чертеж

Формы, размеры парников могут быть самыми разнообразными. Стремительное развитие технологий позволяет воплощать все идеи и проекты, даже если чертежи далеки от стандарта и изготавливаются своими руками. Но независимо от того, какой был создан или выбран чертеж, конструкция все равно будет состоять из нескольких частей:

Основание. Оно принимает всю нагрузку теплицы на себя и передает его на почву. Может изготавливаться из разных материалов, в зависимости от требований к несущей способности фундамента (влияет масса, которую имеет парник из поликарбоната, и свойства почвы). Оптимальный вид основания для сооружения своими руками – монолитное.
Каркас. Под этим термином подразумевается совокупность несущих элементов конструкции: балки, перегородки, дуги. В конкретном случае изготавливается из профильной трубы. Применение такого материала позволяет добиться высокой прочности конструкции (каркас будет максимально устойчив) и легкости выполнения работы своими руками независимо от того, какой сложности чертеж.
Покрытие. Цель покрытия – оградить растения, находящиеся в парнике, от губительного воздействия окружающей среды, обеспечив подходящие условия для нормального роста. Оптимальный вариант для выполнения этих целей – покрытие их поликарбоната. Его просто монтировать на каркас своими руками. Также использование поликарбоната позволит добиться долговечности, надежной защиты от ветра, простого проникновения солнечного света, отличных визуальных свойств конструкции. Конечно, можно использовать стекло или пленку, но идеального сочетания цены, прочности и долговечности удается достичь только с помощью поликарбоната.
Крепления. В зависимости от материалов каркаса и покрытия применяются разные соединительные элементы. В случае использования профильной трубы и поликарбоната монтаж осуществляется с помощью саморезов, термошайб и соединительных профилей.

Сборка всех частей происходит с точным соблюдением чертежа – это гарант долговечности и надежности конструкции.

Как согнуть профильные трубы для арочной теплицы

У профиля имеется один недостаток. Трубу сложно согнуть дугой для арочной теплицы. Ребра жесткости препятствуют равномерному изгибу. Красиво получится самому профильную трубу согнуть для теплицы трубогибом, но покупать дорогостоящий станок на один день работы нет смысла. Готовые профильные арки лучше заказать в цеху. Если такой возможности нет, трубу пытаются согнуть, прибегая к народным хитростям.

С помощью песка

Метод изгиба профиля считается простой и эффективный. Для начала подготавливают песок. Его просеивают от крупных камней, расстилают на солнце просушиваться. Если погода пасмурная, песок расстилают тонким слоем на жести. Под листовым металлом разводят костер. После прокаливания песку дают время остыть.

В торцы профиля вырезают деревянные заглушки. Они должны плотно входить забиванием молотка. Одну заглушку ставят сразу. Внутрь трубы засыпают сухой песок. Второй конец профильного элемента аналогично закрывают заглушкой. Трубу заводят между прочными опорами, пытаются плавными нажатиями сгибать. Песок внутри профиля создаст давление, препятствующее деформации квадратных стенок. Когда профильная арка будет готова, заглушки удаляют. Из заготовки высыпают песок.

С помощью воды (зимний способ)

Народный метод имеет много недостатков. Во-первых, воспользоваться можно только зимой, когда на улице стоит сильный мороз. Во-вторых, при нарушении технологии замерзшая вода способна во время расширения разорвать стенки профиля.

Чтобы согнуть профильную заготовку, аналогично понадобятся заглушки. Пробки делают настолько плотные, чтобы они препятствовали вытеканию воды. Заглушку вбивают молотком с одного конца профиля. Внутрь трубы заливают воду, закрывают второй пробкой. Профильную заготовку оставляют на морозе. Когда вода превратится в лед, начинают изгибать металлический элемент. Результат получается аналогично песку.

Когда профильная арка будет готова, заглушки удаляют. Профиль прогревают над костром до полного растапливания льда.

Надрезы болгаркой

Способ изгиба с надрезами считается самый сложный, но гарантирует 100% положительный результат. Профиль зажимают в тисках. Наносят разметку в виде клиньев на одинаковом расстоянии. По разметке делают надрезы болгаркой, но не сквозные. Вырезают только клинья. Противоположная полка профиля остается нетронутая. После разрезки трубу изгибают дугой. Если радиус получился большой, вырезают еще несколько клиньев. Процедуру продолжают до достижения изгиба арки нужного радиуса. Места разрезов сваривают.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

Фундамент.
Вертикальные стойки.
Крыша конструкции.
Верхняя обвязка.
Форточки и дверь.
Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

Для вертикальных стоек нарезать профильную трубу необходимого размера.
Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
Сверху стоек нужно зафиксировать обводку.
Сделать замеры и отрезать детали для вертикальных столбов.
Поперечными перекладинами соединить и зафиксировать все стойки.
Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

Отрезать материал нужной длины.
Сделать напилы.
Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

Лицевой стороной является та, на которую нанесена защитная пленка.
Крепить листы нужно саморезами с резиновой шляпкой.
Между собой листы соединяются металлическими пластинаками.
Стыки обрабатываются герметиком.
После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Конструкции теплиц

Итак, любая теплица состоит из трех элементов:

Фундамента;
Каркаса;
Покрытия.

Теперь подробней рассмотрим особенности и возможные варианты каждого элемента.

Двускатный каркас

Каркас

От прочности этого элемента зависит устойчивость и долговечность теплицы

Поэтому изготовлению каркаса необходимо уделить особое внимание

Наиболее распространенными являются следующие типы каркасов:

Двускатные;
Односкатные;
Арочные.

Следует отметить, что наибольшей полезной площадью обладают арочные конструкции, однако, изготавливается арочная теплица из профильной трубы своими руками сложней, чем другие виды конструкций, так как трубы для крыши каркаса нужно наполнять песком и выгибать, что без наличия специального инструмента, нелегко. Кроме того, идеальную геометрию получить не получится.

Поэтому наилучшим вариантом будет изготовление теплицы из поликарбоната и профильной трубы с двускатной крышей. Такая конструкция позволяет выращивать растения разной высоты, к тому же она обеспечивает хорошее поступление света и дает возможность установки форточки.

По способу монтажа каркас теплицы может быть:

Неразборным;
Разборным.

Второй вариант хорош в том случае, если теплица используется время от времени. Поэтому, прежде чем создать проект изделия, следует заранее продумать, каким требованиям теплица должна отвечать, что позволит подобрать наиболее подходящий тип конструкции.

Поликарбонат

Покрытие

Покрытие – это поверхностный слой теплицы, который может быть выполнен из разных материалов.

Чаще всего для этих целей используют:

Стекло;
Сотовый поликарбонат;
Специальную пленку.

Также как и материал для каркаса, разные виды покрытий обладают своими достоинствами и недостатками.

Поэтому при выборе надо обратить внимание на следующие моменты:

Прочность;
Долговечность;
Стоимость;
Способность препятствовать холодному воздуху и удерживать тепло;
Способность пропускать солнечные лучи.

В последнее время наибольшей популярностью пользуется сотовый поликарбонат. Конечно, этот материал стоит несколько дороже чем, к примеру, пленка, но зато он более долговечный и лучше по всем остальных эксплуатационным качествам.

Фундамент под теплицу

Фундамент

Фундамент является той частью конструкции, которая принимает на себя нагрузки от всей постройки и передает ее основанию.

Его обычно изготавливают из следующих материалов:

Дерева;
Кирпича;
Бетона;
Камня.

Вид фундамента зависит от типа конструкции, если, к примеру, теплица небольшая и временная, то она не нуждается в прочном фундаменте. Если же вы строите основательную конструкцию больших размеров, то для нее можно выполнить даже ленточный монолитный фундамент, который заливаются на глубину ниже уровня промерзания почвы.

Схема каркаса двускатной крыши

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

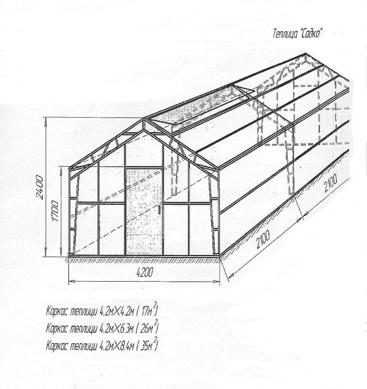

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

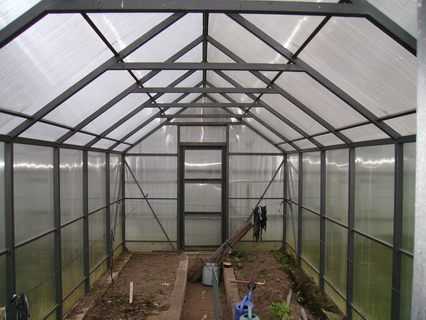

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.

Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

Необычный дизайн;
Нет необходимость в большом количестве стыковочных линий;
Легко выполнить процедуру проветривания;
Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 мм	Для рам каркаса.
Профильные трубы сечением 20х20 мм	Подойдут для связки между рамами.
Покрытие	Пленка либо поликарбонат.
Цемент и песок	Для заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
Далее вырывается траншея глубиной и шириной в штык лопаты.
Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.
