Своими руками: теплица из профиля для гипсокартона

Подготовка к возведению каркаса

Перед тем как приступить к возведению каркаса для теплицы из металлических профилей, необходимо сделать выбор:

• • Форма. В зависимости от того, какие растения будут расти в теплице, выбирается форма:

    • Арка. Такая форма в основном применима для сезонной теплицы, когда влага и тепло распространяются по всему парнику. Это форма удобная, но часто маловата для роста человека, поэтому туда зайти надо не во весь рост, а немного пригнувшись. К такой теплице можно добавлять новые секции;

    • Односкатная крыша. Данная теплица возводится пристройкой к стене дома. Это очень удобно в зимний период. Вода, проведенная в теплицу, не перемерзнет. Для освещения и отопления потребуется намного меньше материалов, потому что все коммуникации идут с дома. Теплица должна размещаться с южной стороны, чтобы в ней было достаточно света днем;
    • Теплица, крыша, которой «А». Такая теплица строится в основном для использования круглый год. Для неё следует применять оцинкованный профиль, поскольку на каркас идет большая нагрузка. В крыше теплицы делаются форточки для вентиляции.
  • Размер. Размеры теплицы определяются исходя из того, для чего она нужна и какое количество растений там будет высаживаться;
  • Место. Для выбора места нужно, чтобы там было солнце, но не постоянное солнцестояние (растения сгорят); ветер – при сильных ветрах может не выдержать даже самая прочная теплица. Поэтому следует выбрать место, где ветер задувает меньше;
  • Ровность плоскости. Если теплица будет построена на склоне, тогда и вода будет стекать, а не попадать к корневой системе.

Постоянно происходит движение почвы; удобство – следует выбрать оптимальный вариант, как можно подойти к теплице (зимой, весной) более удобно – тропинки, дорожки.

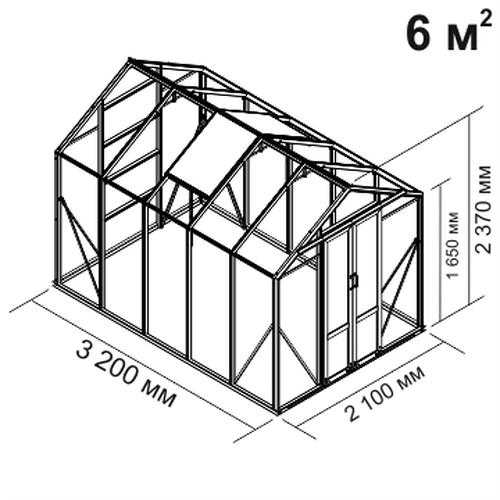

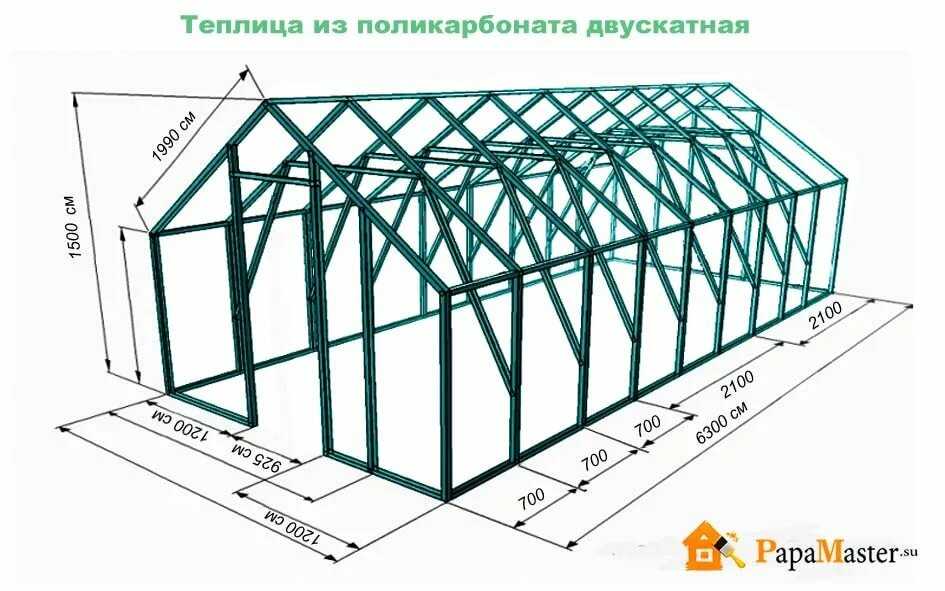

Чертежи каркаса теплицы из профиля

Подборка различных вариантов чертежей с размерами для монтажа каркаса теплицы из профиля для гипсокартона.

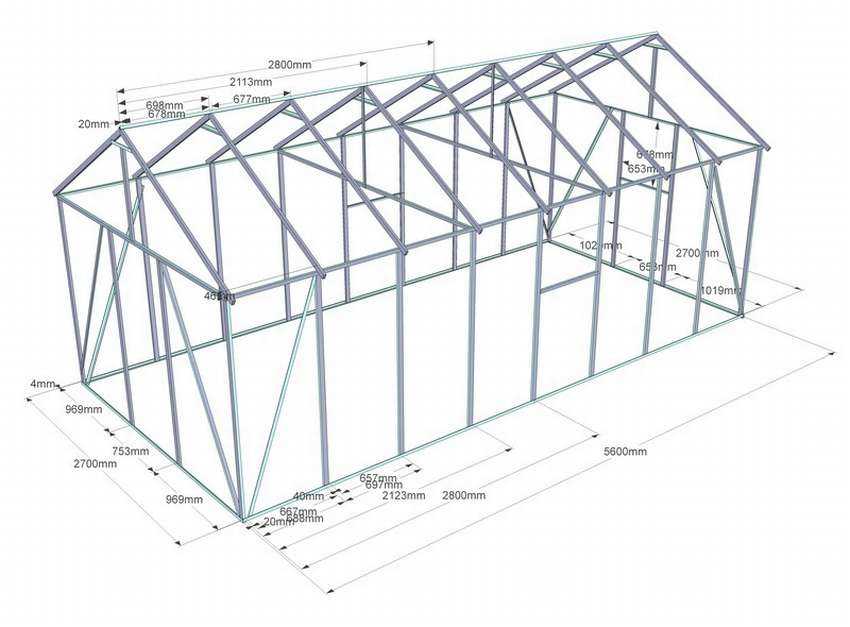

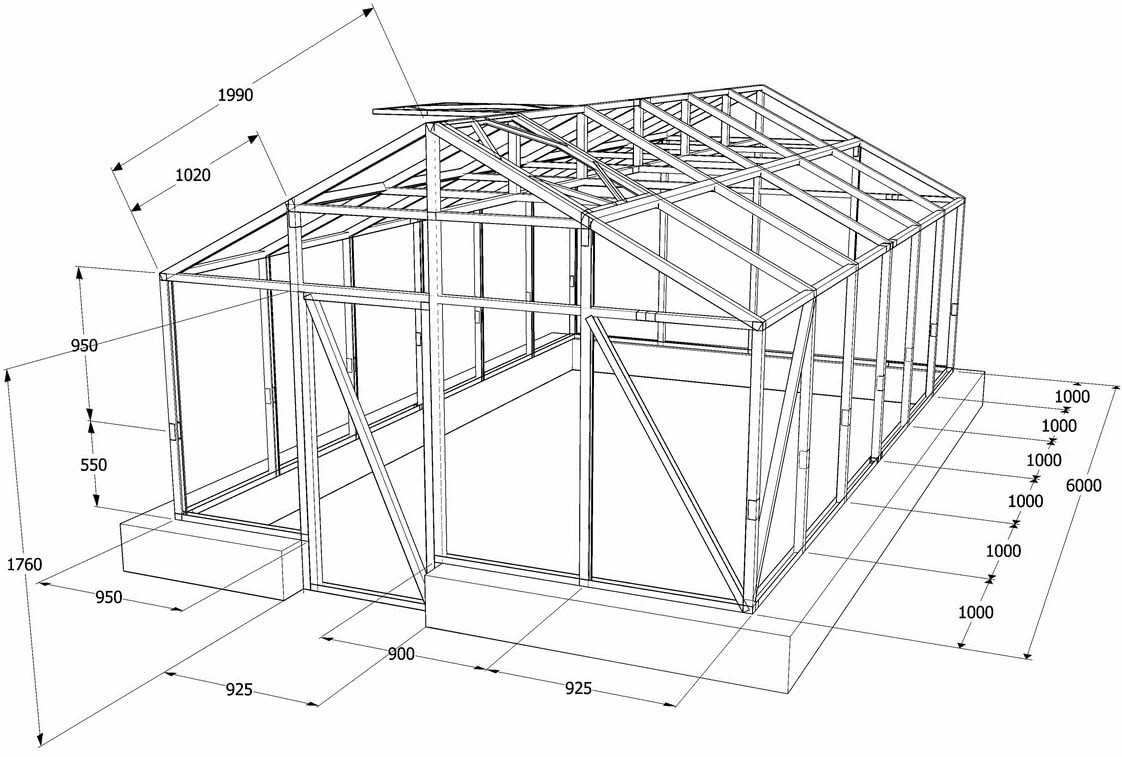

Примеры чертежей парника с размерами представлены на фото ниже.

Следует понимать, что в зимний период растениям нужен свет. Следует позаботиться не только об отоплении и воде, но и об освещении. Лучше всего для этого подходят люминесцентные лампы. Они энергосберегающие, в то же время дают достаточно света для фотосинтеза растений.

Как сварить теплицу из металлических профильных труб – пошаговая инструкция

Для строительства теплицы своими руками лучше всего подходит оцинкованная профильная труба с ребрами 40*20 мм, для связующих деталей 20*20 мм. Качественный материал имеет покрытие из цинка снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно передвинуть или перевезти на другой участок, а надежное защитное покрытие препятствует появлению коррозии. Для больших конструкций используют профтрубу оцинкованную с усилением, выдерживает нагрузки на 1 м2 до 90 кг. По ГОСТу изделие, выполненное с учетом всех технологических требований, прослужит 2-3 десятка лет. Качественная оцинковка даже при механических повреждениях: сгибы, вмятины, деформации, сохраняет целостность покрытия, без трещин и царапин до основы.

Важно: Детали каркаса для теплицы из стальной трубы без защитного покрытия рекомендуется собирать при помощи сварки. Оцинкованные элементы лучше соединять на болтовое соединение и специальные стыковочные элементы, уголки.

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Теплица из оцинкованной трубы 25х25, на фото пример, как правильно крепить узлы разборной конструкции

Фундамент для теплицы из профтрубы

Конструкции теплиц из профильной трубы чаще устанавливается на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка. В эконом варианте можно использовать столбчатое основание.

Участок очищаем от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой грунта, толщиной 300 мм. Выкапываем траншею, глубиной 700-800 мм, дно выравниваем, засыпаем песком и щебнем, трамбуем.

Собираем каркас, из рифленой арматуры сечением 8-12 мм, в зависимости от масштабности постройки.  Устанавливаем опалубку, щиты сколачиваем из досок необрезных, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, закрепляем укосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним будем привязывать каркас, оставляем до полного становления на 4 недели.

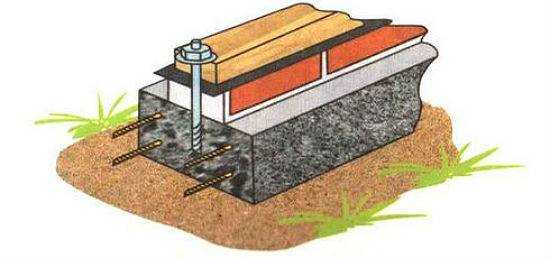

Схема устройства фундамента и способ прикрепить каркас

Как сварить теплицу из профильной трубы своими руками

По чертежу делаем деталировку, нарезаем элементы в размер. На ленту прокладываем 2 слоя рубероида, по периметру делаем обвязку из труб, привариваем их к закладным. Гнем детали по выбранной методике, устанавливаем дуги строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С торцевой стороны оформляем профилем входной проем, с другой усиливаем конструкцию поперечными перекладинами.

На фото, как собрать каркас теплицы из профильной трубы 20х40 мм

Поперек арочной конструкции укладываем обрешетку из профиля 40*20, 20*20 мм, это послужит базой для листового укрывного материала и упрочнит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем заглушками. Края прикручиваем на термошайбы. Для проветривания следует сделать форточки. Лучше по 2-3 с каждой стороны. Фурнитуру для комфортного открывания проемов можно купить в специализированных магазинах.

В заключении видео-инструкция с подробными пояснениями, как сварить каркас теплицы своими руками, основание и стены.

[su_youtube url=»https://www.youtube.com/watch?v=6SOz_Iw-USc»]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

Обвязка, усиление, стропильная система, покраска.

[su_youtube url=»https://www.youtube.com/watch?v=4nuxgt9uciw»]https://www.youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I

Чем можно строить

Для монтажных работ вам понадобятся следующие инструменты:

• болгарка;
• ножницы по металлу;
• шуруповерт;
• строительный уровень и отвесы;
• рулетка.

Из материалов для постройки теплицы своими руками вам будут необходимы:

• металлические профили. Лучше всего использовать стоечные профиля, 50-го или 42-го размеров;
• дюбеля и саморезы, с помощью которых профиля будут скрепляться между собой;
• листы поликарбоната, используемые в качестве настила.

Такой набор материалов и инструментов поможет быстро и без проблем смонтировать металлический каркас своими руками.

Перед постройкой нужно определиться с формой и размером сооружения, а также местом его размещения.

Выбор формы

В зависимости от потребностей форма теплицы может быть как простой, так и сложной.

Рассмотрим самые популярные формы современных теплиц:

1. Арочная форма. Такая конструкция теплицы обеспечивает равномерность внутреннего пространства и освещения. Она проста в монтаже (из-за минимального количества швов), к ней очень легко добавлять новые секции. Такой парник обладает хорошей устойчивостью к ветрам и достаточно большим рабочим объемом.
2. Односкатная теплица (пристенная). Очень выгодный вариант, так как одна стена такой теплицы – это ваш загородный дом или дача. С помощью глухой стыковки со стеной жилого здания или отапливаемой хозяйственной постройки поможет значительно сэкономить на отоплении теплицы в зимнее время. Размещать пристенную теплицу необходимо с южной стороны здания.
3. Теплица в форме «А» (двускатная). При создании конструкции можно пользоваться жесткими материалами, так как верх такого парника не изогнут. В качестве покрытия может выступать стекло или панели из поликарбоната.
4. Теплица по Митлайдеру. Так как арочная конструкция теплицы не может обеспечить оптимальный уровень вентиляции, то была придумана форма конструкции, в которой эта проблема полностью решается. Двухуровневая крыша и наличие больших фрамуг обеспечивает хорошее проветривание теплицы.

Выбор размера

Размер теплицы зависит от того, что и в каком количестве вы собрались выращивать. Заранее определитесь с расположением грядок.

Необходимо помнить, что боковые грядки можно достать лишь с одной стороны, поэтому не стоит их делать слишком широкими.

Рекомендуется делать боковые грядки не шире 60-90 см, а центральные можно выполнять и 120-140 см.

Выбор места

На выбор места под теплицу влияет очень много факторов:

• световой режим;
• направление господствующих ветров;
• ровность участка;
• удобство подхода к теплице;
• прочие.

Основным фактором, влияющим на выбор места под теплицу, все же является световой режим. Теплица обязательно должна располагаться на хорошо освещенной солнцем территории, так как именно солнечные лучи являются основным источником энергии для роста растений.

Но летом и поздней весной может возникнуть противоположная проблема: парник будет слишком сильно подвергаться воздействию солнечных лучей, в результате чего внутри будет очень высокая температура и растения будут плохо расти или даже гибнуть.

В таком случае выходом из ситуации станет установка в теплице автоматической системы вентиляции. С помощью современных вентиляционных систем, работающих в автоматическом режиме, довольно легко поддерживать внутри теплицы оптимальную температуру и благоприятный микроклимат для всех видов растений.

Для установки теплиц весеннего типа необходимо выбрать место так, чтобы парник был хорошо освещен солнцем в первой половине дня. В послеобеденные часы рекомендуется, чтобы весенние теплицы находились в тени.

Что касается зимних построек, то тут подойдет открытое пространство без строений и деревьев, а угол падения лучей в зимнее время должен составлять 15°. При создании парника с наклонными боковыми стенами свет будет попадать внутрь под прямым углом и тем самым обеспечится максимальное проникновение света.

Для постоянных зимних теплиц очень важным фактором в выборе места для строительства конструкции является направление господствующих ветров.

Возводить теплицу можно только на ровном участке. Будущее месторасположение теплицы необходимо предварительно подготовить: очистить от мусора и при необходимости выровнять, но уплотнять почву все же не рекомендуется, так как таким образом нарушится ее структура и плодородность.

Ну и последний немаловажный фактор – это удобство подхода к теплице. Лучше всего создавать пристенные теплицы или строить их около дома.

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

• Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
• Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
• Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
• В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.

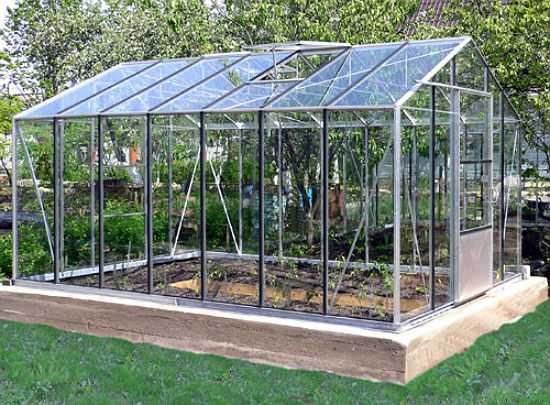

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

[su_youtube url=»https://www.youtube.com/watch?v=6OhCdbqhksU»]

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]

Размеры

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.

Односкатное сооружение – идеально для пристройки к дому

Определяемся с размерами

Чтобы лучше представить себе, как сделать теплицу из профиля своими руками, нужно сначала определиться с размерами. А чтобы не столкнуться с перерасходом материала и большим количеством его отходов, эти размеры желательно соотнести со стандартными габаритами профтрубы и поликарбонатных листов.

На строительных рынках и металлобазах профильная труба продается 6-метровыми хлыстами. В магазинах можно встретить другую длину – 2 или 3 метра. Для самостоятельной транспортировки она удобнее, но из коротких отрезков сложнее собрать арочную конструкцию: возникает необходимость в изготовлении дополнительных стыков.

Если у вас нет проблем с тем, как согнуть профильную трубу в домашних условиях для теплицы, лучше приобретать стандартные хлысты. Из каждого получится арка высотой около 2 метров и с расстоянием между ножками 3 метра. Этого достаточно для размещения внутри двух грядок и центрального прохода.

Оптимальное соотношение ширины и высоты арочных и прямоугольных теплиц Источник www.agro-parnik.ru

Если ширину нужно увеличить до 3,6-3,8 м для устройства трех грядок, то высоту придется уменьшать до 1,8-1,9 м, что при высоком росте садовода может создать неудобства.

Казалось бы, длину арки можно без проблем увеличить, приварив нужный отрезок трубы. Но длина листов сотового поликарбоната тоже составляет 6 или 12 метров, и такое увеличение приведет к перерасходу этого недешевого покрытия, необходимости его стыковки и снижению надежности.

Поэтому высоту в таких случаях увеличивают за счет фундамента либо выбирают другую форму теплицы. Например, высота боковых стенок скатной конструкции для удобства работы должна быть 1,5-2 метра. Эти размеры прекрасно соотносятся с габаритами профтруб и листового материала, которые нарезаются без отходов.

В этом видеоролике показано проектирование теплицы-павильона с прямыми стенками и арочной крышей:

https://youtube.com/watch?v=AvRt7ai8T14

Общая длина теплицы выбирается с учетом ширины листов сотового поликарбоната, которая равна 210 см, и способа их стыковки:

• Листы можно крепить встык с помощью Н-образной соединительной планки, тогда длина конструкции получится 210, 420, 630 см и т.д.
• При креплении внахлест он должен составлять 10 см, тогда длина будет 200,400, 600 мм и т.д.

Стык листов должен находиться на несущем профиле каркаса Источник krrot.net

Способ соединения учитывается и на этапе проектирования каркаса и выбора шага между соседними дугами или стойками. При монтаже встык он будет равен 105 см, так как для уменьшения парусности и повышения надежности покрытия оно должно крепиться не только по краям, но и посередине.

Решая, как сварить теплицу из профильной трубы своими руками, нельзя забывать и об устройстве удобного входа в неё. Он должен находиться на торце, иметь ширину не менее 70 см и высоту, позволяющую прохождение через проем в полный рост.

К теплице для всесезонного использования желательно спроектировать тамбур Источник stroimdom44.ru

Теплица своими руками из металлопрофиля: как сделать и какие в этом деле существуют нюансы

Собственная садовая теплица – это очень хорошее дело, согласитесь. Хотя бы потому, что в любое время года можно выращивать в ней овощи, зелень или даже цветы. Однако чтобы растения не погибли, нужно суметь сделать все правильно! Если такая конструкция будет возведена без понимания самых элементарных правил, то она и прослужит недолго, и будет попросту неполноценной – то есть растения выращивать в ней будет очень сложно. Например, из-за того, что она негерметична и промерзает.

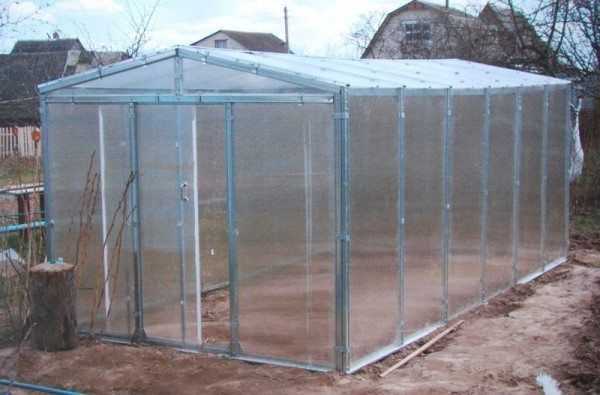

Фото стандартной теплицы из металлопрофиля

В этой статье мы разберемся в том, как устроена теплица из металлопрофиля и как ее вообще нужно делать.

Начнем с самого главного.

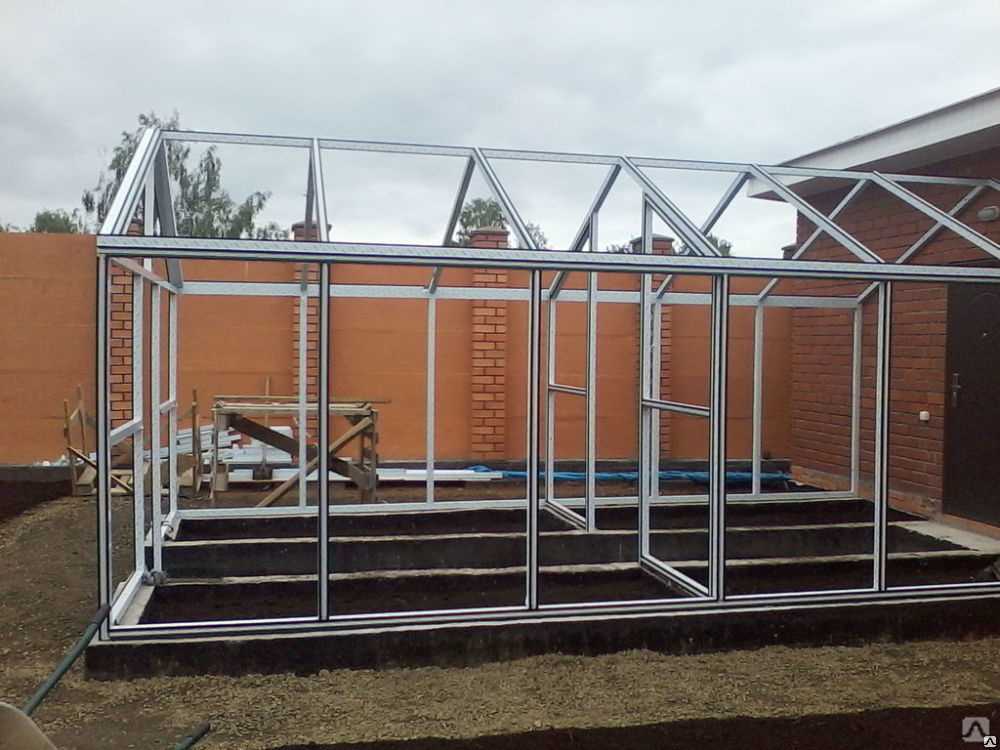

Теплица из профиля для гипсокартона

Вскоре после появления профилей для ГКЛ, появились и умельцы, которые добавили ряд возможностей в эксплуатации такого крепления и смекнули, что кроме гипсокартона, крепить-то можно и другие элементы. Что же нам понадобится, вот небольшой список основных элементов:Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:На сегодняшний день ГКЛ используется повсеместно, из него можно сделать все, что угодно: потолки, стены, арки и многое другое. Но суть в том, что для него требуется довольно прочное крепление, которое в первую очередь не будет нагружать собой основание, к которому оно крепится.

Таким креплением отлично послужат профиля. Можно использовать и профили других размеров, в зависимости от того, какого размера строиться теплица

Главное, обращайте внимание на качество материалов, иногда профили делают не очень качественными и тонкими. Для того, чтобы проверить сожмите профиль в руке, при выполнении в хорошем качестве согнуть ребра будет трудно, и после они вернуться в исходное состояние, при плохом качестве они останутся в согнутом положении

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон.

Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции. По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы “клопы”, они имеют большую шляпку, что впоследствии будет сильно мешать.

Порядок работы при монтаже каркаса для потолка

Делается схема разметки каркаса. Для этого на стенах по периметру помещения отмечают уровень. Ровную отбивку можно получить, используя лазерный или водяной уровни или нивелир. Затем по готовому уровню крепится стеновой профиль UD. Его закрепляют дюбелями через каждые 50 см.
Далее производится разметка на потолке, где будут находиться направляющие CD. Располагают их с шагом 40-60 см в соответствии с длиной гипсокартона так, чтобы листы соединялись стыками на одном профиле. По этим линиям монтируются подвесы, которые следует крепить с шагом от 30 см до 1 метра. Подвесы лучше расположить не по одной линии, а в шахматном порядке.
На этом этапе монтируются профили. Для ровного горизонтального крепления между противоположными стенами натягивается прочная нить. По нитке направляющие выравниваются и прикручиваются к подвесам. Края направляющих профилей должны быть вставлены в стеновые несущие UD. Стыки соединяют саморезами с помощью соединителей для CD. Собранный каркас проверяется по уровню и ровности конструкции. Затем монтируют дополнительные крепления для люстры или других элементов, протягивают электропроводку для освещения.
Теперь листы гипсокартона саморезами крепятся к металлу. Их прикручивают с шагом 20 см. Саморез аккуратно углубляют в гипсокартон, но сильно не продавливают, чтобы сохранилась удерживающая способность. Нужно следить, чтобы все стыки находились на профиле, и впоследствии не провисли

Очень важно при монтаже оставлять зазор между листами гипсокартона от 3 мм до 7 мм. Это придаст конструкции подвижность, т.е

позволит ей при изменениях влажности и температуры немного расширяться и сжиматься, не нарушая при этом ее целостность.
Для усиления жесткости каркаса двухуровневого навесного потолка, устанавливают поперечины вдоль конструкции из CD-профилей, сохраняя промежуток от 30 до 60 см с шагом в 10 см. При таком соединении элементов используется краб, который устанавливают сверху соединения.
Конечный этап работы заключается в шпаклевке швов с использованием армированной ленты.

Для наглядности, рекомендуем посмотреть видео монтажа строительства каркаса для гипсокартонных потолков:

Строительство теплицы из профиля для гипсокартона

Перед началом строительства нужно провести замеры. На большом листе сделать чертежи, где чётко обозначить все цифровые значения, места соединения профилей, листов поликарбоната. Продумать технологию работы.

1 этап. Прорезаются стенки теплицы, слегка сложив профиль, подрезается основание. Узловые соединения теплицы загнуть внутрь с помощью киянки.

2 этап. По основанию будущей конструкции выкопать небольшую траншею приблизительно в 35 см и установить туда базовые стойки профиля.

3 этап. На ровном сухом пространстве почвы собираются приготовленные профили. Начинают каркас с любой торцевой стены, последовательно «добирая» секционные составляющие. Шаг между балками определяют от полуметра, чтобы каркас был более жёстким и сотовый поликарбонат не прогибался. Можно фермы комбинировать с направляющим профилем 50/40. Собирают с помощью плоско шляпочных саморезов по металлу 4 х16 мм. Зафиксировать дверной проём. Стенки по низу каркаса соединить.

4 этап. Собирается стропильная система. Шаг между стойками сделать 0,5-1 м. Соединить стропила с элементом жёсткости. Смонтировать коньковый элемент.

5 этап. Отвесом и уровнем проконтролировать качество конструкции. При необходимости – подправить.

6 этап. Залить траншеи цементом. Одновременно будут готовы фундамент и каркас.

7 этап. После полного застывания цемента начинают крепить поликарбонат. Сначала вырежьте листы по нужным размерам. Особенно аккуратно готовьте поликарбонат для кровли, так как на уровне конька нужно будет оставить небольшой зазор. Монтировать листы лучше внахлёст, начиная с крыши, спускаясь к стенам. Места крепления соединять на саморезы 4,2х25 мм с пресс шайбой и резинками, закреплять шурупами. Делать их ближе к углу профиля, где жёсткость и соответственно надёжность крепления больше. Проклеивать двусторонним скотчем. Последней обшивается стена с дверным проёмом. Видео по технологии монтажа сотового поликарбоната можно посмотреть ниже.

Щели в подобной конструкции возможны по контуру форточек или дверей, что можно блокировать дополнительным брусом по периметру.

Самодельные строения из профиля для гипсокартона имеют отличные отзывы от садоводов и стоят на участке не один год. Единственный их недостаток – некоторая хрупкость конструкции, которая предполагает использование в бесснежный сезон, монтирование съёмной крыши либо установку подпорок по всей конструкции. Аккуратно используя теплицу из профилей можно сохранить её на несколько сезонов, что безусловно окупит затраты на установку.
