Солнечный вегетарий иванова: теплица нового поколения по скандинавской технологии своими руками + видео и фото

Особенности био-вегетария

Прежде чем говорить об особенностях конструкции, следует сказать пару слов о его изобретателях. Принято считать, что первым солнечный вегетарий, который также известен как «биофабрика» и «гелиотеплица», изобрел советский учитель физики из Киева А. Иванов.

Кроме того, существуют сведения о китайском изобретателе Ван Лее, который также запатентовал права на строительство гелиотеплицы. Однако в недавнем прошлом технология получила новый виток преобразования: российский изобретатель С. Конин внес модификации в чертежи строения, из-за чего изобретение вегетариума нередко приписывают ему.

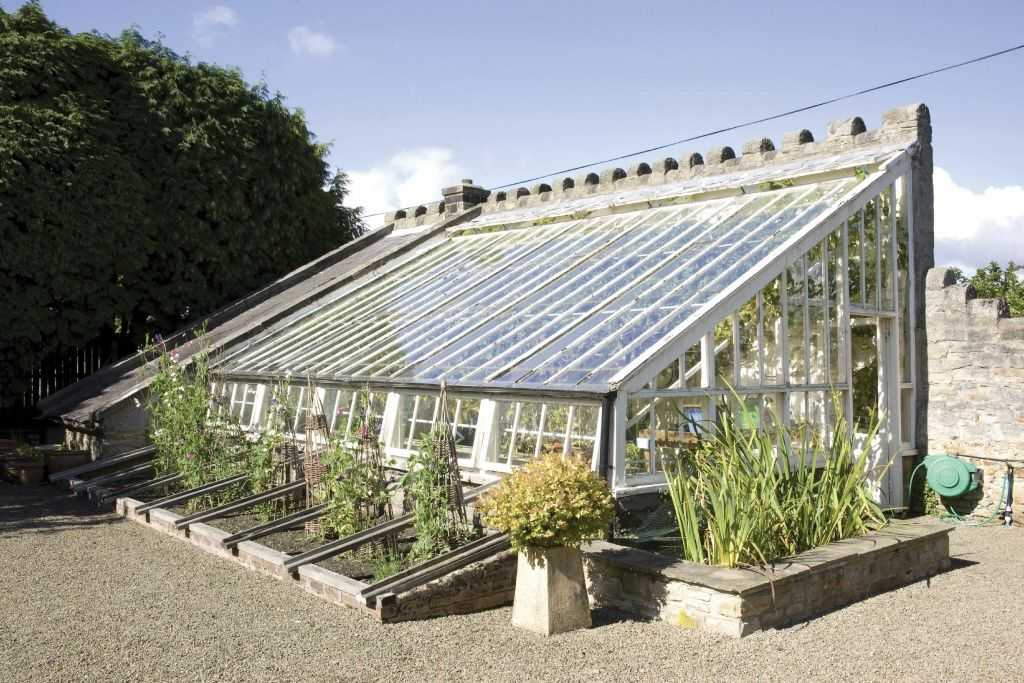

Также известность получили био-теплицы скандинавского типа, которые, по сути, являются парниками Иванова, но называются так из-за популярности экологического садоводства в Западной Европе. Именно из Скандинавских стран в Россию приходит мода на экологическое садоводство и круглогодичное выращивание культур в закрытом грунте. Так что, по сути, теплиц по скандинавской технологии, био-вегетариев Конина и «умных» парников не существует, поскольку все они являются просто дополнительными названиями советской конструкции Иванова.

У такой экологичной системы выращивания огородных культур существует несколько основных особенностей:

Наличие светоотражающей задней стенки помещения. Конструкция строения предусматривает большую часть прозрачных поверхностей. Однако задняя стена, которая может стоять как отдельно, так и быть пристройкой к дому или сараю, покрывается светоотражающей фольгой, которая будет перенаправлять солнечные лучи на освещение грядок.
Как уже было сказано, солнечный вегетарий своими руками строится с прозрачными стенами и потолком, где потолок и пол располагаются параллельно друг к другу.
Накопление тепла создается благодаря постоянной длительной освещенности парника. Чтобы освещенность была длительной, прозрачные стены должны быть обращены на южную сторону.
Отопление и очищение воздуха происходят за счет закладки на глубину до 35 см перфорированных труб, к которым подсоединяется воздушная система циркуляции воздуха (вентиляторы), которые летом воздух охлаждают, а зимой нагревают.

Благодаря всем вышеперечисленным преимуществам и особенностям пользователь данного садово-огородного объекта при правильном монтаже системы полива и освещения получает возможность круглогодично выращивать овощи в большом объеме. Даже если не монтировать дополнительное освещение, то срок вегетации можно продлить на два месяца.

Более того, микроклимат, наиболее приближенный к естественному, позволяет использовать минимальное количество химических удобрений и пестицидов (наиболее часто владельцы биофабрик обращаются к вермикультуре и вермикомпосту).

Солнечный вегетарий – гелиотеплица будущего из советского прошлого?

Для выращивания теплолюбивых растений Анатолий Орлов предлагает строить заглубленные теплицы. При этом он рекомендует делать заглубление ниже глубины промерзания, чтобы корневая система не страдала от морозов. По словам Анатолия, именно корни тропических культур боятся низких температур. При этом листья банановой пальмы выносят -15 градусов. Если стенки при этом делать из железобетона, то теплица выйдет очень недешевой. Да и вопрос с дренажом остается открытым. Давайте посмотрим на более простые альтернативы.Гелиотеплица Иванова А.В. (солнечный вегетарий)Простой учитель физики Александр Васильевич Иванов придумал гелиотеплицу, которую назвал Домиком солнечной вегетации, или просто солнечным вегетарием. Утверждается, что в такой теплице Иванову с 16,5 квадратных метров удавалось собрать более 200 кг лимонов, а еще там росли ананасы и мандарины. Огурцов при этом он собирал 43-44 кг с квадратных метров. И это при очень небольших затратах на отопление, да и то лишь в холодные зимы 40-ых – 50-ых годов 20 века.В книге Иванько, Калиничеко, Шмат “Солнечный вегетарий” предоставлена техническая документация конструкций для создания солнечного вегетария площадью 20-40 квадратных метров. Приведены в данной книге и чертежи для строительства солнечного вегетария из дерева/металла и стекла.В книге утверждается, что доступ солнечных лучей в гелиотеплицу в 4-6 раз больше, чем в традиционных арочных или двухскатных. Достигается это путем ориентации теплицы на юг или юго-восток, а также благодаря наклону крыши в 20-40 градусов. Кроме того, земля в теплице укладывается под тем же углом, что и угол наклона крыши.

Фото из книги “Солнечный биовегетарий”Гелиотеплицы. Опыт Сергей Конина и компании “НПО Грин-ПИК”.Гелиотеплицы. Китайский опыт.Вопросы и проблемы при строительстве гелиотеплиц

Полуарочная поликарбонатная по типу китайской гелиотеплицы, но с учетом нашей долготы. Либо стеклянные вертикальные стенки и наклонная крыша из поликарбоната.Конин:
Стена с южной стороны гелиотеплицы сантиметров 40-50, чтобы не контактировала со снегом.
Термоотмостка гелиотеплицы при помощи экструдированного пенополистирола
Боковые стены либо прозрачные, либо с использование теплоемкого материала и утеплителя вермикулит или пеностекло (но точно не полистирол или сильно впитывающая влагу мин.вата, даже прессованная ржаная солома с глиняной штукатуркой будет лучше, да и однородная конструкция стены, в отличии от пирога, имеет лучшие характеристики)
Трубы для вентиляции – обычные канализационные ПВХ трубы с перфорацией внизу. Укладывать на щебень, чтобы влага уходила.
Рассмотреть вариант заглубления теплицы на 50-100 см.
Рассмотреть вариант гелиотеплицы из поликарбоната в виде полуарки на два этажа (выход на второй с балкона). Хотя окна в доме рекомендуют ориентировать на южную сторону, а поликарбонат снизит количество солнца и тепла.
Для тестовой гелиотеплицы можно использовать старые деревянные окна, которые повсеместно выбрасывают
Рассмотреть вариант использования биогумуса и дождевых червей для гелиотеплицы с целью получения экологически чистой (organic) продукции. Подробности у Конина.
При большом объеме гелиотеплице рассмотреть возможность создания тамбура (для экономии тепла и защиты от вредителей).
Рассмотреть вариант использования специальных светодиодных ламп, излучающих ультрафиолет (светодиодные фитолампы). В основном для использования во время зимнего солнцестояния, морозных и пасмурных дней.
Помимо естественного освещения и верхней досветки рассмотреть вариант нижней досветки. Но только там, где будут выращиваться высокорослые и сильно загущенные посадки сельскохозяйственных культур. Свет, получаемый при нижней досветке, лучше проникаент в фитоценоз и значительно увеличивает интенсивность процессов фотосинтеза, и, следовательно, увеличивает урожайность.
Арки из стали с холодным цинкованием (чтобы не ржавели)?
Покраска северной стены теплици в белый цвет изнутри
Постройка теплицы на южном или юго-восточном склоне
Полки с растениями на северной стене гелиотеплицы. Горшки, подвешенные под потолком гелиотеплицы.
Отопление теплицы в зимние время: пиролизный котел на пелеттах или газовый обогреватель (газовый теплогенератор) с высоким КПД.
Рассмотреть вариант затенения гелиотеплицы в жаркое время.
У Конина внутри теплицы навесы: “это нетканные материалы, можно и сетки использовать, чтобы сократить поток солнечной энергии”.
Рассмотреть вариант утепления гелиотеплицы, в том числе с использование отражающих тепло фольгированных материалов.Конин:

Экологически чистое земледелие в гелиотеплице::

Выбор материала

Пескобетон М300 и асбоцементные трубы для возведения фундамента вегетария

Для постройки современного варианта вегетария Иванова рекомендуется использовать только качественные материалы. Это обезопасит будущего владельца теплицы от повреждения светопроницаемого материала и несущих опор кровли.

В качестве материалов для различных конструктивных узлов вегетария можно порекомендовать следующее:

Фундамент — бетон марки М250–300. При желании можно использовать уже готовые смеси от производителя. При покупке следует внимательно осмотреть мешок. Он должен быть целый, без повреждений и проколов бумаги.
Опорные трубы — изделия из асбоцемента диаметром Ø120–150 мм. От длины трубы будет зависеть высота постройки. Желательно выбирать изделия не короче 2000 мм.
Арматура — стальные пруты не менее Ø10–12 мм. Для вязки арматуры лучше использовать стальную проволоку Ø0,9 мм.
Опорный каркас — стальная труба прямоугольного сечения 40×80 или 60×80 мм толщиной не менее 4 мм.
Материалы для постройки каркаса и рам вегетария
Деревянная рама — высушенный при естественной влажности брусок из лиственницы 50×50 или 60×60 мм. В качестве защитного состава лучше использовать фирменные пропитки для дерева.
Светопроникающий материал — сотовый поликарбонат толщиной 8 мм для кровли и 4–6 мм для стен. Для монтажа также потребуется торцевой и соединительный профиль от производителя.
Система воздухообмена — трубы из полиэтилена низкого давления или полипропилена с маркировкой DN125(Ø125 мм). Для поворота, разветвления и перехода на более крупную трубу используются фитинги с аналогичной маркировкой.

В качестве крепежей используются оцинкованный саморезы 3×50 мм, болты М10 длиной 120 мм с соответствующей гайкой и шайбой. Для проклейки швов применяется герметик для наружных работ от фирменных производителей.

Расчёт необходимого материала

Обрезная доска 25x200x6000 для изготовления каркаса для гряд и настила для дорожек

Количество материала необходимого для постройки солнечного вегетария напрямую зависит от его габаритов, формы кровли и глубины заглубления фундамента. В качестве примера приведём материал, который необходим для постройки теплицы с углом наклона по грунту в 15о. При этом ширина вегетария будет составлять почти 5,2 м, а длина около 5 м при высоте 2 м.

Для постройки необходим следующий материал:

бетон — 2 мешка пескобетона М300 по 25 кг;
асбоцементные трубы — 9 шт длиной 2000 мм;
арматура — рифлёные пруты Ø12 мм общей длиной 30 м;
стальная труба — 9 шт длиной 2500 мм и 3 шт длиной 5000 мм;
обрезная доска — 20 шт размером 25x200x6000 или 25x225x6000 мм;
деревянный брусок — 20 шт размером 50x50x6000 мм и 10 шт размером 50x50x3000 мм;
труба ПНД — 5 шт длиной 5000 мм и 7 шт длиной 1000 мм;
фитинги ПНД — отводы 90о в количестве 15 шт, тройник в количестве 4 шт;
поликарбонат — общая площадь материала в листах не менее 50 м2.

Прозрачный сотовый поликарбонат является идельным материалом для кровли вегетария

В качестве инструмента для возведения вегетария потребуется:

земляной бур;
сварочный аппарат;
болгарка;
электролобзик;
электродрель;
шуруповёрт;
строительный уровень;
молоток;
набор гаечных ключей;
ёмкость для бетона и воды.

Если есть такая возможность, то для замеса бетона лучше использовать бетономешалку.

Обустройство грядок и капельного полива в вегетарии

Грядки в вегетарии выполняют в виде ящиков, расположенных по обеим сторонам от центрального прохода, и оснащают системой капельного полива с подогревом воды.

Вам понадобятся:

доска 25 мм и обрезки бруска для изготовления гряд-коробов;
тротуарная плитка для проходов;
5 пластиковых или металлических бочек емкостью 200 л;
водопроводная труба Ø20 мм;
краны и вентили для монтажа капельного полива.

Шаг 1

Грядки-короба сколачивают, согласно эскизу, оснащают их ножками-колышками. Для труб капельного полива в стенках выполняют отверстия диаметром 25 см.

Шаг 2

Выполняют разметку и разравнивают грунт в виде террас. Устанавливают грядки-короба так, как показано на иллюстрации. Готовят углубления под бочки для слива воды с системы.

Шаг 3

Проходы и дорожки выкладывают тротуарной плиткой. Оставляют канавки под укладку труб для полива.

Грядки должны быть узкими и разделяться широкими проходами. В самом верху, под крышей, предусматривают горизонтальную шпалеру – она понадобится для подвязки растений, достигнувших внушительных размеров.

Шаг 4

На крышу подсобного помещения устанавливают металлические бочки (1), окрашенные в черный цвет. В одну из бочек вводят трубу подачи холодной воды (2) с поплавковым краном. Из другой на том же уровне выводят трубу контроля уровня (3), при переливе через нее происходит сброс воды за пределы теплицы. Бочки соединяют трубой (4) для выравнивания уровня воды. Магистральные трубы (5) выводят на высоте 10-15 см от дна бочек, чтобы избежать засоров. Для слива воды предусмотрены сливные трубы (6) и вентили (7).

Шаг 5

В трубах, предназначенных для укладки в грядки, проделывают отверстия (на расстоянии 18-20 см друг от друга) и укладывают их по схеме. Концы труб выводят в сливные бочки.

Система слива состоит из бочек (1) емкостью 150-200 л, заглубленных в грунт в южной части вегетария. В них сливается излишек воды из системы полива, кроме того, они служат дополнительными аккумуляторами тепла. Для контроля воды и слива ее излишков предусмотрены сливные трубы (2). Магистральный трубопровод (3), подводимый к накопителю, перекрывается вентилем (4).

Полив осуществляют следующим образом: вода в бочках, установленных на крыше, нагревается в течение дня от солнца; краны на бочках-накопителях закрывают и открывают краны подачи с бочек-нагревателей; в течение некоторого времени осуществляют полив; затем перекрывают краны на бочках-нагревателях; сливают остатки воды с системы в накопительные емкости, открыв краны на них.

Для зимнего использования системы полива бочки-нагреватели размещают внутри подсобного помещения и оснащают ТЭНами.

Если вы обустраиваете вегетарий в таких климатических условиях, где зимой морозы опускаются ниже –15°С, рекомендуют сделать отопление. Тогда использовать его можно будет круглый год.

Отопление для теплицы – какое выбрать и как сделать своими руками
Хотите питаться свежими ягодами, овощами и зеленью каждый день, независимо от сезона? Тогда позаботьтесь об обогреве теплицы.

В своей время Александр Иванов разработал вегетарий, чтобы каждый житель мог позволить себе выращивать свежие овощи и фрукты в любое время года, используя солнечную энергию. Сегодня такую возможность получил каждый дачник. Используйте максимально возможности солнца для увеличения количества и качества урожая!

Теплица – это выгодно или нет

Теплица – теплое сооружение, предназначенное для выращивания растений. Как правило, теплицы капитальные постройки, установленные на прочном фундаменте. Они отличаются по форме – двухскатные, односкатные, арочные, геокуполные, каплевидные. Каркас может быть изготовлен из оцинкованного материала, труб, деревянных перекладин.

Имеют отличие и покрытие – стекло, пленка ПВХ или поликарбонат. Каждое покрытие имеет свои преимущества и недостатки, ценовую категорию и срок службы.

Многих дачников интересует вопрос, стоит ли приобретать теплицы и устанавливать на своих участках. Ответ, однозначно да, если позволяет площадь угодий. В зависимости от размеров теплицы можно заниматься выращиванием овощей и зелени на свой стол, а есть возможность заниматься сельскохозяйственной деятельностью и растить продукцию на реализацию.

Постройка теплицы, проведение системы полива и обогрева, специальное освещение и вентиляция – придется вложить немало средств, но со временем они себя оправдают. Ведь так приятно видеть на столе свежие овощи круглый год!

Сравнение

Теплица имеет более сложную и крепкую конструкцию, нежели парник. Зачастую она устанавливается на прочный фундамент, имеет стены и крышу, выполненные из полиэтилена, стеклянных рам или сотового поликарбоната. Парниковая конструкция намного проще, ее несложно соорудить даже непрофессионалу. Часто парник состоит из съемной дугообразной крыши, которая представляет собой каркас, обтянутый полиэтиленовой пленкой. Реже парник покрывается стеклом или поликарбонатом.

Парник – конструкция мобильная и небольшая. Съемную крышу и боковые стенки (если они есть) можно без труда поставить на другом месте своего участка, что достаточно сложно сделать с большой по размеру и немобильной теплицей.

Парник получает тепло благодаря парниковому эффекту (солнечным лучам) и закопанному в землю биотопливу: свежему навозу и компосту. Теплица, кроме солнечного тепла, может дополнительно обогреваться водяным или паровым отоплением, также возможна установка электрообогревателей.

Парник не предусматривает весь цикл роста растений. Он предназначается в основном только для выращивания зелени и рассады с последующей высадкой ее в грунт. Парник может защитить посадки от небольших заморозков. В теплице, особенно хорошо отапливаемой, растения могут расти и плодоносить круглый год, морозы им не страшны. А благодаря большим размерам теплицы в ней можно высаживать не только низкорослые растения, но и некоторые виды кустарников и плодовых деревьев.

Солнечный био-вегетарий.

Солнечный био-вегетарий – это теплица нового поколения, позволяющая 365 дней в году выращивать эко-овощи, зелень, фрукты и ягоды исключительного качества. Солнечный био-вегетарий – это самая современная и эффективная система закрытого грунта.

Описание:

Солнечный био-вегетарий – это теплица нового поколения, позволяющая 365 дней в году выращивать эко-овощи, зелень, фрукты и ягоды исключительного качества. СБВ – это самая современная и эффективная система закрытого грунта.

СБВ создан чтобы исключить экстремальные природные и смоделировать идеальные условия для роста культур. В СБВ используются природоподобные технологии, которые позволяют оптимизировать естественные процессы с получением максимального урожая.

Солнечный био-вегетарий – гибридная теплица непрерывного цикла, максимально эффективно использующая солнечную и тепловую энергию Солнца и технологию вермикультивирования, что позволяет круглый год получать экологически чистые овощи, ягоды и фрукты, а также биомассу дождевого червя и биогумус.

Солнечный био-вегетарий максимально эффективно использует солнечную и тепловую энергию Солнца, многократно сокращаю затраты на отопление и освещение.

Применение технологии вермикультивирования обеспечивает производство органического удобрения и снабжает растения природным углекислым газом.

Солнечный био-вегетарий – это комплекс технологий:

Солнечный био-вегатерий является комплексной технологией и включает следующие отдельные технологии:

– ориентация по сторонам света. Светопрозрачная часть обращена строго на юг, что обеспечивает максимальное использование солнечной энергии,

– технология «зеленый поток», 365 дней. В определенном порядке и в определенное время высаживаются сельскохозяйственные культуры, которые позволяют снимать урожай каждый день на протяжении всего календарного года,

– капельное орошение . Обеспечивает экономию воды в 2-5 раз. Растения получают столько влаги, сколько им необходимо для роста и плодоношения,

– досветка. В холодное время года или при недостаточном солнечном освещении используется досветка: натриевые лампы, индукционные и светодиодные, определенного спектра,

– вермипроизводство. Это переработка органических отходов с помощью специализированной технологической линии компостных червей «Старатель» с целью получения высококачественного органического удобрения – биогумуса (вермикомпоста), необходимого для выращивания экологически чистой продукции,

– биогумус. Это почва, произведенная дождевыми червями. В ней содержатся биологически активные вещества, ускоряющие физиологические процессы в растениях . В ней также содержатся компоненты, подавляющие развитие микроскопических грибов и отпугивающие насекомых- вредителей . Один килограмм биогумуса обеспечивает прирост зеленой массы не менее 10 килограмм,

– многоярусное выращивание и вертикальные грядки. Позволяет использовать дополнительный внутренний объем и дополнительно увеличивать урожайность 1 м2 еще от 2 до 100 раз,

– использование элементов пермакультуры, т.е. сочетания дружественных растений , уплотнительных посадок и всего того, что можно перенести из дикой природы в теплицу,

– система конвекции воздуха, которая позволяет минимизировать затраты на поддержание микроклимата в закрытом грунте.

Принципиальные отличия солнечного био-вегетария от традиционных теплиц:

– солнечный био-вегатарий спроектирован, разработан и функционирует исключительно для выращивания экологических продуктов (овощей, зелени, ягод),

– солнечный био-вегетарий строится из энергоэффективных материалов и имеет конструкцию, предназначенную для использования солнечной энергии в холодное время года, что сокращает энергозатраты на 30%,

– технологии СБВ предполагают создание безотходного производства и предусматривают участок самостоятельного производства органического удобрения – биогумуса.

– стоимость 1 м2 солнечного био-вегетария составляет порядка 7 500 руб за 1 м2,

– производительность – до 100 кг овощей с 1 м2.

Примечание: описание технологии на примере солнечного био-вегетария.

https://sbv24.ru/https://econet.ru/articles/166038-kak-postroit-solnechnyy-bio-vegetariy-svoimi-rukamihttps://xn--80aaafltebbc3auk2aepkhr3ewjpa.xn--p1ai/solnechnyj-bio-vegetarij/

Как трудится гелиотеплица

Солнечный вегетарий – это именно тот случай, в то время, когда наука находит самый практичный путь ответа насущных неприятностей. Тут учтены отражения света и законы падения, траектории перемещения воздушных весов, теплопроводность разных материалов. Правил, по которым гелиотеплица дает на 30 % больше продукции при меньших затратах энергии, пара:

Солнечный свет в умеренных широтах падает на Землю под углом. Горизонтальная крыша классических теплиц отражает значительную его часть. Наклонная крыша и лучи света составляют прямой угол, соответственно, воздушное пространство в раньше и лучше прогревается.
Иванов справедливо полагал, что проветривание теплиц ведет к ухудшению качества воздуха для растений. И в действительности: кислород, для которого человек вентилирует и легкие, и помещения, растения производят сами на протяжении фотосинтеза. А вот углекислый газ, нужный для этого самого фотосинтеза, при проветривании улетучивается в воздух. Да и влажность, к которой столь чувствительны тропические культуры, к примеру огурцы, заметно падает. Исходя из этого перемешивание воздуха в гелиотеплице происходит при помощи совокупности перфорированных мощного вентилятора и труб.
Обогрев вегетария осуществляется по принципу теплообменника. Согретый солнцем воздушное пространство нагнетается в трубы, проложенные в земле, и отдает тепло грядкам. Ночью почва, со своей стороны, делится аккумулированным теплом с воздухом.
Потому, что нагретый воздушное пространство попадает в прохладные трубы, влага в них конденсируется и через отверстия – как раз для этого трубы перфорируются – поступает в землю. Практически получается капельное орошение.

Принцип теплообмена в вегетарии

Устройство солнечного вегетария

Уникальность этой конструкции состоит в том, что она не требует устройства дополнительного отопления для выращивания теплолюбивых растений при условии, что температура воздуха за стенами теплицы не опускается ниже -15 градусов. В регионах с более сильными морозами теплица солнечная или не используется в самые холодные месяцы, либо в ней устанавливается отопление(см.Отопление теплицы своими руками: практикум).
Такой эффект достигается за счет особенностей самой конструкции и оборудованной в ней системы циркуляции воздуха, о которой подробнее будет рассказано ниже. Эта же система позволяет обходиться без проветривания, а также снизить частоту и интенсивность полива.

Конструктивные особенности сооружения

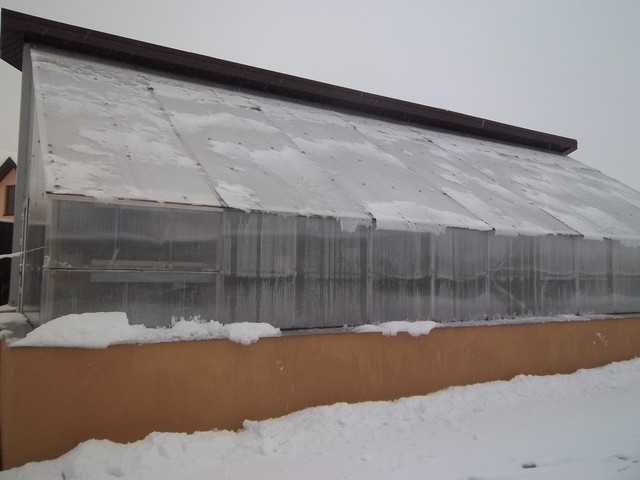

На первый взгляд это обычная теплица с плоской односкатной крышей, одна из сторон ее непрозрачна или является стеной капитального сооружения, к которому примыкает укрытие.Но при ближайшем рассмотрении обнаруживаются следующие особенности:

Теплица всегда расположена строго по направлению север-юг;
Она имеет уклон по направлению к югу, составляющий от 15 до 40 градусов в зависимости от географической широты и высоты стояния солнца в зимние месяцы;
Капитальной всегда делается северная стена, которая выполняет функцию светоотражателя и потому отделывается изнутри фольгой или покрывается белой краской;

Фольгированное покрытие отражают лучи внутрь теплицы

Грядки(см.Грядки в теплице: как расположить и обустроить, чтобы получить хороший урожай) устраиваются в виде ступеней, укрепленных высокими бордюрами из досок, кирпича или другого подручного материала, между ними располагаются проходы.

Фото ступенчатых грядок

Стенки теплицы также располагаются не перпендикулярно земле, а под углом. Это позволяет уменьшить отражение солнечных лучей, особенно в период с осени по раннюю весну – при низком солнцестоянии, в результате чего в неё проникает больше энергии.

Система циркуляции воздуха

Самый интересный вопрос – как в такой теплице удается обходиться без различных систем отопления в холодное время года? Ведь, если верить тем, кто уже знаком с солнечными вегетариями, при ночных заморозках в -15 градусов температура в них не опускается ниже +12.
Этого вполне достаточно для того, чтобы круглый год выращивать если не томаты и огурцы, то зелень в теплице.
Секрет заключается в работе системы воздухообмена. Для начала расскажем, как она устроена.Под всей площадью теплицы на глубине около 30 см укладываются трубы с перфорацией по донной части:

Расстояние между трубами 50-60 см;
Шаг между отверстиями в трубе 10-15 см;
Диаметр отверстий 7-8 мм.

Трубы, как и вся поверхность, располагаются под уклоном. Их нижние окончания, служащие воздухозаборниками, выводятся вверх, чтобы они выступали над поверхностью почвы, и закрываются мелкой сеткой или решеткой от попадания мусора.

Воздухозаборники выступают над поверхностью на 15-20 см

В верхней же части объединяются в общий коллектор, от которого в толще капитальной стены идет вверх вертикальная труба, выходящая на крышу вегетария. Она проходит через регулировочную камеру, расположенную в полутора метрах от поверхности, с электрическим вентилятором и двумя заглушками – внизу и вверху.

Как видите, инструкция по устройству системы предельно проста – ничего сложного делать не придется. В дополнение нужно сказать, что трубы лучше использовать тонкостенные, и укладывать их на подушку из керамзита толщиной 15-20 см.

Схема системы воздухообмена

Цена такого оборудования значительно ниже, чем отопительного, к тому же, оно не потребует подключения к дорогостоящим энергоносителям и частично заменит собой систему полива.Теперь самое интересное – как оно работает:

Днем солнечные лучи прогревают воздух и почву в теплице. Температура в ней даже при отрицательных её значениях за пределами укрытия достигает 18-20 градусов за счет правильного расположения и особенностей конструкции.
Вентиляторы нагнетают теплый воздух в трубы через воздухозаборники. Проходя по ним, он остывает, попутно отдавая влагу, конденсирующуюся на внутренних стенках.
Через дренажные отверстия в донной части труб она вытекает на слой керамзита и равномерно распределяется в почве под грядками.
Охлажденный воздух возвращается в теплицу, не теряя углекислого газа и азота, жизненно необходимых растениям для питания.

В результате имеем: поддержание температурного баланса, воздухообмен без проветривания, автономное капельное орошение и обеспечение растений питательными веществами без внесения лишних удобрений.

Из всего сказанного понятно, что сборка теплицы такого типа – дело выгодное, особенно при желании использовать её в холодное время года. Осталось узнать, как это сделать.

Особенности конструкции

Задняя стенка такой теплицы, как солнечный вегетарий, облицована зеркальным материалом с отражающим эффектом. Такая стена является капитальной, может быть стеной жилого помещения или отдельная деревянная, или кирпичная стена. И в том и в другом случае, эту поверхность следует утеплить фольгированным материалом.

Ультрафиолетовые лучи солнца таким образом отражаются от стены и возвращаются растениям, что снабжает их дополнительной энергией и теплом. Если говорить о размере такой постройки, то она будет зависеть только от финансовых возможностей и размера земельного участка.

Классический вариант теплицы «солнечный вегетарий» располагается на участке с наклоном в 30 градусов в южную область. Если участок имеет ровную поверхность, то наклон следует изготовить искусственно. Крыша и пол в постройке должны быть параллельны друг другу.

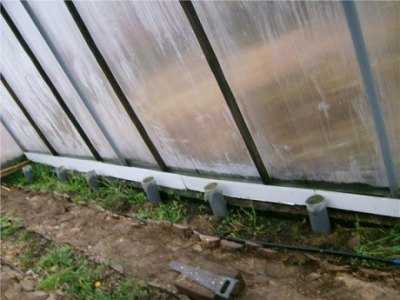

Еще одной особенностью этой конструкции является закладка перфорированных труб на глубину около тридцати сантиметров. Этот элемент несет функцию отопления в период холодов, а также трубы выводят лишнюю влагу из почвы. Отопление происходит следующим образом – к трубам присоединяются вентиляторы, которые производят принудительную вентиляцию теплого воздуха из верха по трубам, которые расположены под землей. Такие же вентиляторы жарким летом способны охладить теплицу.

Каркас вегетария – как сделать своими руками

Каркас вегетария в большинстве случаев изготавливают из металла. Можно использовать и дерево, но нужно помнить, что оно не так долговечно, как металл. Длина металлических элементов должна быть 4-6 м. Их соединяют между собой, а также с установленными опорами при помощи сварки, заклепок или болтов. Чтобы предотвратить коррозию, металлические элементы необходимо покрыть влагостойкой краской.

Металлический каркас выполняют из трех одинаковых узлов, каждый состоит из трех вертикальных стоек и верхней горизонтальной балки. Между собой детали соединяют сваркой, а затем закрепляют их на фундаменте.

Вам понадобятся:

трубы прямоугольного сечения 40×80×4 мм – 9 шт. по 2500 мм и 3 шт. по 5006 мм;
бетон марки М200;
оцинкованная сталь для отливов;
эмаль молотковая 3 в 1 по металлу;
сварочный аппарат;
болгарка с отрезным и шлифовальным кругом.

Шаг 1

Заготовки выполняют из профильной трубы, согласно эскизу. В верхней части стоек выбирают пазы для укладки балки. Детали соединяют друг с другом с помощью сварочного аппарата: прихватывают точечно, проверяют на соответствие с чертежом и проваривают шов. Далее конструкцию зачищают от окалины, ржавчины и загрязнений, окрашивают молотковой эмалью в два слоя с промежуточным просушиванием.

Шаг 2

Стойки устанавливают в асбестоцементные трубы и заглубляют примерно на 60 см. Обрезками арматуры на некоторое время закрепляют конструкцию. Проверяют по уровню и заливают бетоном марки М200 вровень с поверхностью труб. Выдерживают бетон до полного высыхания.

Шаг 3

Отливы, выполненные из оцинкованной стали толщиной 1-1,5 мм, устанавливают с внешней стороны фундамента и крепят их к стойкам с помощью саморезов по металлу.

Перед установкой отливов поверхность фундамента застилают полосами из рубероида. Чтобы он прочнее держался, можно предварительно промазать бетон битумной или полимерной мастикой.

Какую теплицу Я бы сейчас построил, если бы были средства?

Построил бы 2 арочные теплицы как на видео ниже, не знаю выдержит ли снеговые нагрузки сибирские, в принципе должна, + ветром будет сдувать сверху снег, но можно усилить верх и вместо плёнки покрыть сотовым карбонатом толщиной 8 мм.

По деньгам:

Телица шириной 9м на 16м

Стаканчик – куда вставляется арка – труба диаметрам 76*3 мм=~271 руб /м. 1,2 м (70 см в грунте и 50 в верхней части)

Высота в коньке 4,5 метра

Для определения размера трубы на арку используем формулу. Берём ширину – 9 метров*3,14 и делим пополам = 14,13 метра.

Теплица 16*9 метров
Труба (диаметр и толщина)	~Цена за 1 м (2017г.)	Длина	Цена за шт	Количество	Итого (руб.)
57х3мм (Арка)	225 руб	14 метров	3 150 руб	9	2 8350
76*3 мм (Стаканчик)	271 руб	1,2 метра	325,2 руб	18	5 853,6
57х3мм (Стяжки)	225 руб	16 метров	3 600 руб	7	25 200
57х3мм (Для форточек)	225 руб	~ 50метров	3 600 руб	1	11 250
Итого 70 653,6
Сотовый поликарбонат,	2,10×12 м	~9000	9,5	85500 руб. (только ангарная часть, без боковых стенок)

Шаг арок — 2 метра. Смотрим видео:

Арочная теплица

В общем округляем цену за каркас до 160т.р.

Капельный полив на 1000 кустов и насос ~ 24 т.р.

1 еврокуб б/у пищевой с доставкой ~ 15 т.р.

+ 50 за монтаж каркаса и проволоки для подвязки

+ 50 грядки деревянные шириной 50 см и проход между ними 50 см. ~ 50 т.р.

+ камаз чернозём + камаз торфа + камаз песка ~15 т.р.

+ подогрев грядок ~ 40 т.р.

~354 т.р.

354 000 / 144 м2 = ~ 2458 руб./м2

Если использовать высокопрочную плёнку светлицу, то уложимся в 300 т.р. (2,083 руб/м2). Но это на словах, в действительности всё-равно будут затраты на доставку, на покараску, возможно на кран и т.п. Плюс самим надо будет гнуть дуги и трудиться.

Ещё одна как вариант, самое главное это усилять теплицы чтобы выдерживали максимальные снеговые нагрузки и не нужно было их чистить.

Бюджетная теплица 130 метров за 394 доллара

Такая теплица существенно экономит денежные средства, это если у вас есть много земли. Можно их стававить блочно в 1-1,5 метрах друг от друга, чтобы зимой было куда снегу съезжать с теплицы. А если места мала как в нашем случае, то нужно придумывать мощный каркас теплицы который будет вырерживать 06,-1,8 тонны на 1м2, но об этом будет отдельная статья.

Следующая статья будет про китайский вегетарий и климат китая.

А также про стоимость сборки капельного полива со сроком слубы 10-20 лет.

P.S.: С.Конин перестаньте врать!
