Солнечный коллектор и другие эффективные аккумуляторы тепла для теплиц, также выполненные своими руками. солнечные батареи

Система отопления, работающая на солнечных батареях своими руками

Сегодня производство солнечных батарей уже выходит на промышленный уровень, однако собрать солнечную батарею, способную обеспечить потребности небольшого домостроения, может каждый. Солнечные батареи своими руками сделать сегодня не многим сложнее, чем собрать простую электрическую схему. Вот только для этого необходимо иметь всё необходимое, а именно сами преобразователи солнечной энергии (монокристаллические солнечные элементы), необходимые метизы, силиконовый герметик и паяльное оборудование. После этого необходимо вооружиться паяльником и приступать к работе.

Перед началом работы необходимо собрать каркас, в котором будут находиться солнечные элементы. Он представляет собой застеклённый короб. Можно для этой цели заказать металлопластиковый стеклопакет, изготовленный по нужному размеру. Затем приступаем непосредственно к подготовке элементов солнечной батареи к сборке. Для этого к каждому из них припаиваются контакты, или токоведущие дорожки. Затем производится сборка системы, состоящей из четырёх рядов по девять элементов в каждом ряду, всего 36 элементов. Расстояние между элементами сборки должно быть 5 мм.

В ходе сборки необходимо соблюдать одно условие – каждый соседний ряд должен быть развёрнут на 180 градусов, что позволит собрать все элементы в одну единую цепь. После этого необходимо к каждой связке, состоящей из шести модулей прикрепить диод, хотя предпочтительно это делать на каждый отдельный элемент. На выходе устанавливается ещё один общий диод, который поставляется в комплекте с монокристаллическими. После этого производится окончательное скрепление всех контактов, и все пустоты заливаются силиконом.

По окончании сборки производится обработка внутренней поверхности. Для обеспечения работоспособности устройства можно покрыть устройство алюминиевой фольгой. Естественно, необходимо полученную энергию преобразовать, чтобы получить необходимое напряжение. Для этого энергия солнца при помощи контроллера зарядки аккумулируется и происходит зарядка аккумулятора 12В. После этого посредством специального инвертора, это напряжение может быть преобразовано в нужные 220 Вольт.  В итоге, 36 элементов, по 0,5  Вольт каждый в конечном итоге позволяют получить необходимое напряжение.

Однако услышать это одно, а посмотреть своими глазами – совсем другое. В этом случае сразу отпадёт масса вопросов, которые обычно возникают после прочтения любого материала. На представленном видео процесс сборки солнечной батареи представляется очень понятным и доходчивым.  Изготовить солнечный радиатор смогут многие, если есть хотя бы небольшие навыки в электротехнике.

Что дает аккумулирование тепла?

Работа теплицы основана на поступлении внутрь укрытия энергии солнца и накоплении ее там за счет свойств укрывных материалов. Однако даже в зимнее время количество этой энергии намного превышает потребности растений. Излишки же попросту отражаются в пространство и никакой пользы от этого не приносят.

Если же применить аккумулирование солнечного тепла в теплице, то получившиеся запасы потом можно будет с успехом в ней использовать на отопление. Преимущества очевидны: температура в парнике поддерживается на нужном уровне без расхода дорогостоящих энергоносителей для искусственного обогрева.

Читать так же: Как поймать мышь: самодельные ловушки из пластиковой бутылки

Схемы подключения коллекторов

Типичные схемы установки коллекторов приводятся без указания типа оборудования

Важно соблюдать основное правило – гелиосистема должна передавать преобразованную солнечную энергию теплоаккумулятору, в качестве которого может выступать буферная емкость отопления или бойлер ГВС, оборудованные теплообменником для подключения солнечного коллектора

Для регионов с суровыми зимами, малой продолжительностью светового дня аккумулятор в обязательном порядке оборудуется косвенным нагревательным элементом, иначе в пасмурную погоду и зимой тепла можно и не дождаться. Схема с самотечной транспортировкой жидкости считается более практичной, но для самостоятельного движения теплоносителя охладитель нужно располагать выше, чем нагреватель. Поэтому низ бака размещается на расстоянии минимум 0,5 м выше, чем верхняя точка гелиосистемы.

Если бойлер размещен в верхней части чердака, подойдет схема расположения коллектор на крыше. Трубы следует обернуть теплоизоляционными материалами толщиной до 100 мм, а для снижения гидравлического сопротивления системы применяются трубы большего диаметра.

При системе, в которой коллектор прогревает бойлер косвенного нагрева (в прогревании также участвует и котел), целесообразнее применять насос и установить бойлер в котельной возле котла.

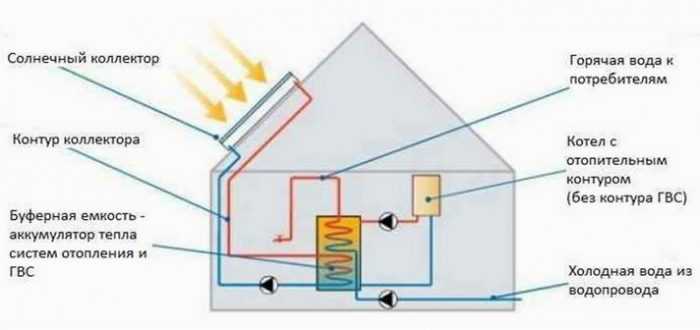

Если применяется схема подключения гелиосистемы на буферную теплоаккумулирующую емкость, например, для круглогодичного использования системы и прогрева солнечной энергией всей системы отопления в доме, подойдет такой вариант размещения.

Для существующих систем отопления в доме применяется следующий вариант интеграции оборудования. Таким образом солнечный коллектор подключается на отдельный бак-аккумулятор, менять оборудование не придется.

Для обустройства системы пригодится аварийный клапан повышенного давления, расширительный бак объемом от 0,1 объема контура и автоматический воздухоотводчик. Для предупреждения ухода воды из бойлера нужно смонтировать на холодный трубопровод обратный клапан. Монтаж обязательной автоматики управления циркуляционными насосами приводит к удорожанию проекта, но в противном случае систему придется включать и отключать вручную, например, когда нагрева от солнца нет.

Тепличный аккумулятор тепла — как это работает

Аккумулятор тепла применяется в теплицах и парниках для выравнивания дневных и ночных температур. Работает он в полном соответствии с законами физики. Многие вещества способны поглощать и накапливать поступающее на их поверхность тепло. Как только источник энергии перестает действовать, аккумулированное тепло постепенно переходит от нагретого тела к атмосфере.

В случае теплицы источником энергии служит солнце, под атмосферой следует понимать воздух внутри помещения, накопителем тепла является вода.

Почему вода? Это вещество, неслучайно именуемое колыбелью жизни, примечательно тремя важными качествами:

1. Внушительной теплоемкостью, в десять раз превосходящей аналогичный показатель железа.
2. Медленной теплоотдачей. Это свойство воды позволяет океанам сглаживать температуры разных сезонов года в масштабах планеты.
3. Доступностью. Для теплового аккумулятора подойдет вода из водопровода, колодца, открытого водоема.

Совет. Емкость для воды должна быть черного цвета, поскольку черный не отражает лучи света, без остатка поглощая все предоставленное ему тепло.

Если размеры теплицы позволяют, воду для сбора тепла можно налить в бочку. В небольших теплицах и парниках применяют герметичные пластиковые емкости.

Возможности современных технологий

Поверхность земли получает различное количество солнечной энергии, все зависит от расположения территории относительно экватора и времени года. К примеру, в Заполярье солнца намного меньше, чем в экваториальной части. Кроме того летом солнечное излучение интенсивнее, чем в зимний период. При расчетах средних значений специалисты определили, что за один час квадратный метр поверхности земли получает около 160 Вт солнечной энергии. Современные системы отличаются высокой продуктивностью, благодаря чему появилась возможность использовать энергию солнечного излучения практически в любом месте.

Для получения максимального КПД при использовании солнечной энергии применяются два способа:

• Прямое нагревание тепловых коллекторов. Прямые солнечные лучи нагревают тепловые коллекторы, они в свою очередь передают тепло жидкости в отопительном контуре и системе горячего водоснабжения. Тепловые коллекторы могут быть открытого и закрытого типа, могут иметь плоскую или сферическую форму. Тепловую энергию, получаемую с коллекторов можно использовать для нагревания рабочей среды в системе водоснабжения и теплоносителя в отопительной системе.

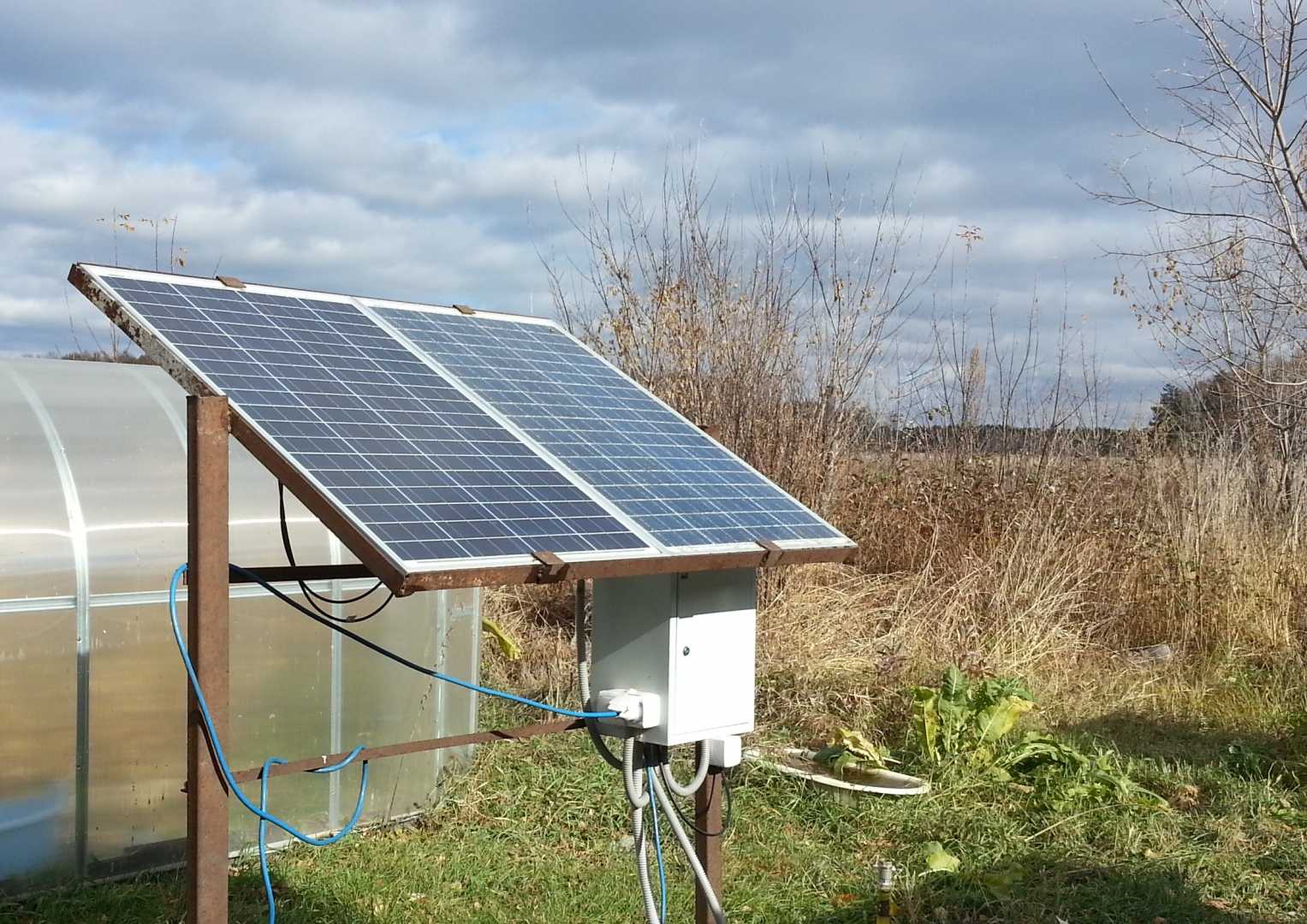

• Применение солнечных батарей. В этом случае происходит преобразование солнечной энергии в электричество, которое в последствие передается потребителю через специальную систему.

LiveInternetLiveInternet

yfnecz-Natusy

все записи автораЧисло тех, кто выбирает экологичные продукты и стремиться выращивать чисты овощи и фрукты самостоятельно растет год от года. Но с нашим климатом и летом обойтись без теплицы бывает сложно, а уж зимой нечего и пытаться вырастить что-то без ее использования. Теплица помогает защитить рассаду от заморозков и непогоды и может использоваться круглогодично, если, конечно, правильно обеспечить ее отопление.Есть масса вариантов решения этой проблемы, но самым экологичным по мнению большинства является обогрев теплицы с использованием энергии солнца. Причем, независимо от того, какой способ отопления был выбран, – воздушный или водяной, используя солнечные батареи можно очень хорошо сэкономить, ведь энергия солнца ничего не стоит.

Отопление теплицы солнечным воздушным коллектором.

Сделать систему, в которой отопление теплицы будет происходить с использованием солнечной энергии и воздушного коллектора можно своими руками . Причем, в зависимости от расположения непосредственно коллектора отопление может осуществляться либо естественной циркуляцией воздуха в системе, либо с помощью вентиляторов. Для того, чтобы воздух циркулировал самостоятельно, выходной патрубок коллектора должен располагаться ниже раструба входного отверстия в теплице. Тогда законы конвекции заставят нагретый в конвекторе воздух подниматься вверх и попадать в теплицу, а остывший воздух – по обратному воздуховоду – будет возвращаться в коллектор, нагреваться и возвращаться в теплицу. Причем цикл будет непрерывным – на протяжении всего солнечного дня воздух будет циркулировать.

Если же циркуляцию воздуха обеспечивать вентиляторами, установленными на входе теплого воздуха, можно обеспечить более равномерное распределение теплых воздушных масс и более равномерный обогрев почвы.

В любом случае важно уделить внимание теплоизоляции воздуховодов, что не позволит воздуху быстро остывать. Но ночью и вечером воздух в теплице без горячей подпитки и для поддержания теплового режима необходимо предусмотреть резервный контур отопления (например, с использованием тепловентиляторов или калориферов)

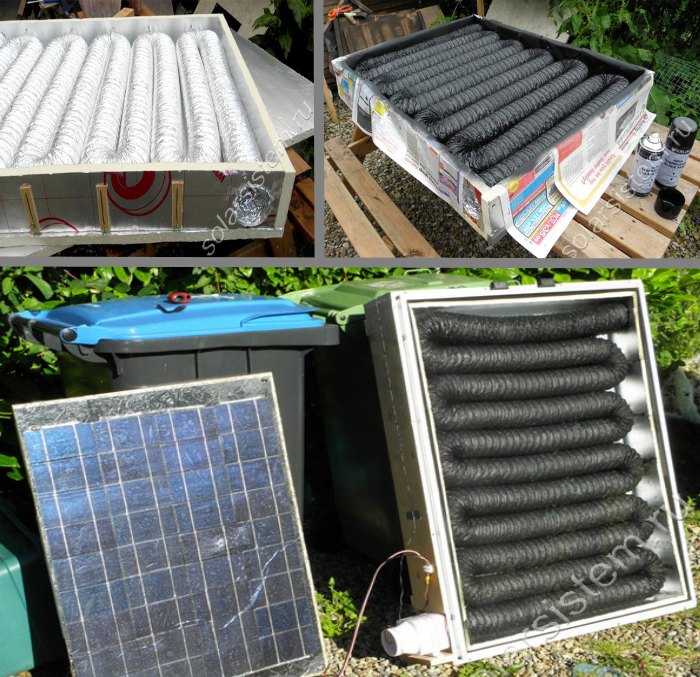

Конструкция воздушного солнечного коллектора.

Собрать такой коллектор можно достаточно быстро – потребуется герметичный деревянный короб высотой 10 – 15 см – его можно сделать из ДВП, а прочность боковым стенкам могут придать деревянные бруски с сечением 5х5 сантиметров. Утеплить дно короба можно минеральной ватой, поверх которой нужно уложить абсорбер – отлично подойдет листовое оцинкованное железо. Чтобы увеличить площадь нагрева, к листу железа можно прикрепить дополнительные ребра.

Обязательно нужно обработать швы внутренней части короба «Герметиком», а короб покрасить изнутри черной термостойкой краской. В зависимости от того, где и как будет устанавливаться коллектор, в его боковины встраиваются трубы для впускания и выпускания воздуха. После всех подготовительных работ короб закрывается каленным стеклом, стыки стекла с корпусом герметизируются.

Коллектор устанавливается на крышу теплицы и соединяется воздуховодами с теплицей. Размеры коллектора определяются только размерами металлического листа и стекла. В зависимости от размеров теплицы, таких коллекторов может быть несколько. Воздух в подобной конструкции прогревается до температуры 45°C – 50°С. Нагретый воздух не только поддерживает в теплице комфортную для растений температуру, но, отдавая свое тепло, нагревает еще и почву, что создает наиболее благоприятные условия для роста и развития растений.

Больше можно увидеть в этом видео:

Источник статьи: https://zakustom.com/blog/43075398111/Solnechnoe-otoplenie-dlya-teplitsyi-svoimi-rukami

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Аккумулятор тепла для теплицы своими руками

Собственными силами можно сделать подобное устройство. Для того, чтобы сделать аккумулятор тепла для теплицы своими руками используются исключительно средства, которые есть под рукой.

Главное требование – чтобы изделие могло самостоятельно набирать воду, а также отдавать ее в условиях понижения температуры. В таких случаях не используются никакие емкости из металла, так как данный материал очень быстро нагревается, а отдает тепловые элементы только в течении короткого времени.

Таким образом, аккумулятор тепла для парника своими руками можно сделать из следующих материалов:

• Кирпич
• Камни
• Вода
• Щебень

Каждый видел, что в летнее время камни достаточно быстро набирают температуру, а тепло могут отдавать длительное время

Именно поэтому, важно подумать о том, чтобы выбранное устройство могло аккумулировать энергию. Как пример, отметим печи для отопления, которые делаются из стали, кирпича

Кстати, последний вид остывает очень долго.

Водяное отопление

Гораздо эффективнее будет действовать устройство с водой. Для самостоятельно создания такого устройства можно использовать рукав, который сделан из пленки черного цвета, если такой есть под рукой.

Также можно его сделать самостоятельно. Рекомендуется применять и пластиковые трубы, которые могут иметь длину грядки и легко будут расположены в теплице из пленки или другого материала.

Важно понимать, что чем больше будет диаметр, тем он лучше будет служить. Обычно, можно встретить устройства с диаметром 50, а также 100 мм

Одна сторона такого изделия должна быть герметичной, что обеспечит устранение риска вытекания воды. В специализированных магазинах продаются специальные заглушки того или другого диаметра, с помощью которых надежно закрепляется труба.

Другая тоже характеризуется герметичностью, но не стоит ее закрывать наглухо, ведь именно в этой стороне следует заливать воду, а также контролировать уровень жидкости.

Вариантов осуществления достаточно много, в том числе использование простых пластиковых бутылок.

Виды тепличных аккумуляторов:

• Водяные
• Каменные
• Грунтовые

О водяном варианте речь уже шла, о камнях мы тоже разобрались. Теперь рассмотрим ситуацию, когда именно грунт может выступать аккумулятором энергии.

Это самый дешевый способ обогрева, но он отличается маленьким эффектом и значительно уступает двум вышеуказанным способам.

Грунт характеризуется малой теплоаккумуляцией, поэтому для него стоит применять те или другие механические устройства для обогрева теплицы.

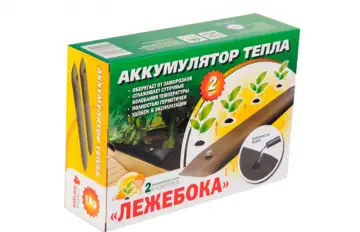

Аккумулятор тепла «Лежебока»

Как своими руками создать такую теплицу

Коллектор можно сделать своими руками. Данная конструкция отличается простотой, а в виде элементов самодельного коллектора применяется медный змеевик от старых холодильников или обычные полтора литровые пластиковые бутылки.

Благодаря использованию солнечного коллектора можно значительно сэкономить материальные средства.

Можно эффективно использовать параметры самой бутылки в подобных коллекторах. Ее способность по сбору отраженных солнечных лучей позволяет создавать дополнительный теплоизоляционный слой без осуществления поворота за солнцем. Воздух, циркулирующий в бутылке, становится дополнительным изолятором, который разогревается лучами солнца. Именно поэтому в конструкции применяются бутылки, которые позволяют увеличить площадь обогреваемой поверхности трубки с теплоносителем.

Создание основной части

При изготовлении коллектора применяются такие материалы:

1. Пластиковые бутылки.
2. Железная бочка.
3. Алюминиевые, медные или резиновые трубки.
4. Деревянный брус.
5. Шланг.
6. Фольга.
7. Скотч.
8. Змеевик от старого холодильника.

Для теплоносителя подойдут трубки из разнообразных материалов: алюминий, медь, резина. Металлический вариант коллектора менее практичен из-за того, что поддается коррозии. Применение металлических трубок делает увеличение стоимости самой конструкции. Пластик использовать не рекомендуется из-за плохой теплопроводимости, подобная установка будет неэффективной.

Сборка самодельного солнечного коллектора не составит особого труда, но значительно сэкономит ваши деньги.

Из практики известно, что лучше применять при самостоятельном изготовлении коллектора только резиновый шланг для транспортировки теплоносителя

Важно, чтобы шланг имел черный цвет. В иных случаях его окрашивают обычной черной эмалью

Приоритетней использовать матовую краску, чтобы отсутствовал эффект отражения лучей. Можно в теплоносителе использовать запчасти для старых холодильников – змеевики, по которым протекает фреон. После его демонтажа с холодильника, деталь продувается, очищается от мусора и ржавчины.

Сборка осветительного элемента

После проведения сборки, данный коллектор будет иметь вид последовательно соединенных пластиковых бутылок. Желательно использовать чистые, прозрачные и одинаковые экземпляры, а дно и горлышко требуется обрезать. С помощью бутылок составляют сплошную трубу.

Коллектор оборудуется отражателями, представляющие собой квадратики из обычной фольги.

Двухсторонний скотч используется для приклеивания фольги к нежней части бутылки. Другая половина бутылок не должна закрываться.

Для создания каркаса, где располагается коллектор, можно применить обычный брус 5 см. Используют произвольную форму каркаса, которая будет учитывать главное требование, заключающееся в устойчивости. Хомутами крепится труба с теплоносителем.

Простой аккумулятор создается из обычной железной бочки, которую нужно хорошо утеплить и герметически закупорить.

Рейтинг вариантов тепличного отопления

В завершение сделаем сравнительный анализ рассмотренных вариантов обогрева теплиц.

Проще всего организуется отопление с помощью газовых котлов и печей, работающих на твердом топливе. Газовые установки легко поддаются автоматизации и без вспомогательных источников тепла создают комфортный микроклимат для растений.

Печи Булерьян не слишком удобны в эксплуатации (необходимость периодической ручной загрузки дров). Их главные достоинства – низкая стоимость топлива и высокая теплоотдача.

На второе место можно поставить инфракрасные излучатели, системы кабельного подогрева и солнечные коллекторы. Они относительно недороги, просты в монтаже и работают в автоматическом режиме. Однако, по стоимости энергии, затрачиваемой на выработку единицы тепла, они существенно уступают газу и дровам.

Тепловые пушки занимают третью ступеньку нашего рейтинга. Они просты в обслуживании, могут функционировать в автоматическом режиме, но не экономичны. Тепловые насосы находятся в этой же нише. Несмотря на минимальную стоимость энергии, цена этих установок велика и окупается очень долго (8-12 лет).

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

• Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.

• Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

• Безопасный и абсолютно «чистый» источник энергии.
• Снижение затрат на отопление и ГВС.
• Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.

• Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.

Недостатки:

• Зависимость количества поступающего тепла от погоды и региона.
• Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
• Солидные финансовые вложения на стартовом.
• Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
• Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

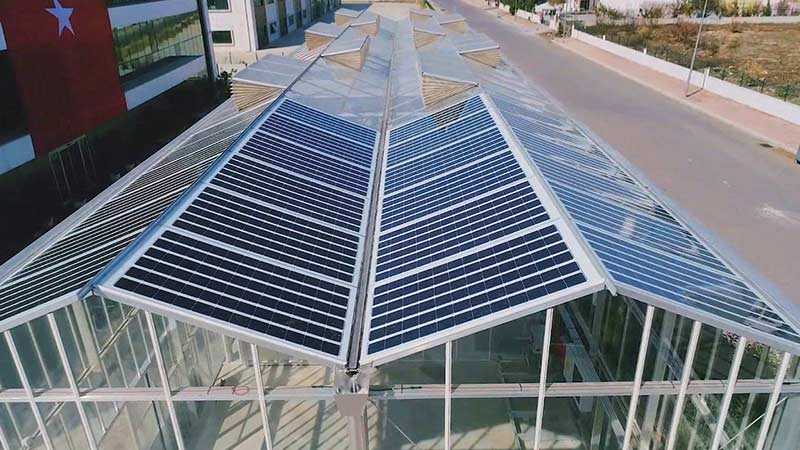

Солнечные батареи для тепличного производства. Отопление теплицы: виды, способы и как сэкономить

Создать для развития растений благоприятный климат осенью и зимой помогает отопление теплиц. Отопление теплицы зимой поддерживает необходимый уровень тепла (+17…+20°С) внутри теплицы естественным образом, защищая саженцы от гибели из-за переохлаждения или вымерзания.

Правильное отопление в теплице: нормы

Отопление зимних теплиц регламентируют нормы и правила СНиП 2.10.04-85 «Теплицы и парники», которые утверждают:

• отопление зимних теплиц и парников осуществляют с помощью вторичных ресурсов энергии, тепла геотермальных вод, если отсутствуют перечисленные источники — от тепловых электростанций, атомных
• электростанций и теплоэлектроцентралей или собственных источников тепла;
• теплоснабжение и вентиляцию теплиц организуют, опираясь на учет поступления тепла, полученного почвой днем (в холодное время года) и от радиации солнца (в теплое время года);
• система отопления теплиц проектируется с условием, что температура теплоносителя не выше 150 °С.

Отопление теплицы: виды

Способы организовать отопление теплицы зимой основаны на использовании:

• газа;
• электричества;
• солнечной энергии;
• инфракрасных излучений.

Отопление теплиц газом работает с использованием газовых калориферов. Газ сжигается непосредственно внутри теплицы.

В процессе действия газогенераторов вырабатываются углекислый газ и пар, необходимые для растений. Минус системы в том, что велика вероятность выгорания кислорода. Это приводит к гибели растений.

Электрическое отопление промышленных теплиц осуществляется следующими методами:

• использование конвекторов (в этом случае недостаточно прогревается грунт);
• использование калориферов (вызывают пересушивание воздуха);
• обогрев с помощью кабелей (возможен перегрев корневой системы растений);
• водяное отопление промышленных теплиц (недостатки: высокая стоимость, сложная установка, необходимость постоянного контроля).

С помощью инфракрасного обогрева отапливаются грунт, место расположения растений, конструкция теплицы. В системе используются устройства отопления и контроля. Минусы — высокая стоимость и большие расходы на электроэнергию.

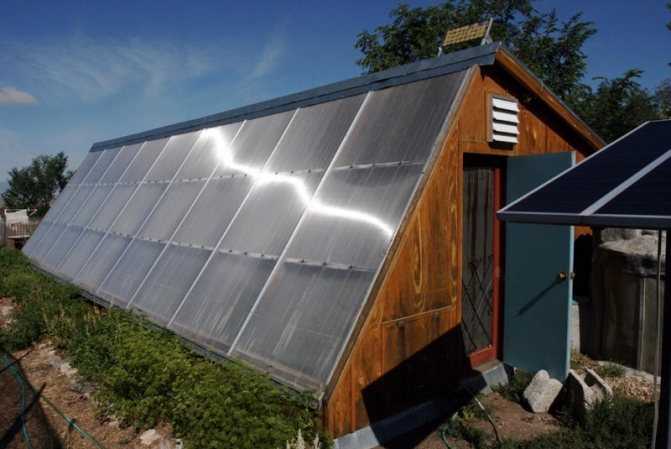

Отопление теплиц энергией солнца

Перечисленные выше виды отопления теплиц не дают возможности ликвидировать расходы на эксплуатацию. Решает этот вопрос отопление, основанное на работе приборов, аккумулирующих бесплатную общедоступную энергию солнца.

Оборудование сейчас используется в Европе, США, Канаде. На российском рынке оно также представлено. Отопление теплиц солнечной энергией освобождает от необходимости платить за обогрев газом или электрическими приборами.

Оборудование просто установить, оно работает автономно весной, зимой, летом и осенью.

Варианты тепловых аккумуляторов

Аккумуляторы тепла для теплиц — устройства для накопления солнечного тепла. Они разделяются по материалам, из которых выполнен их главный элемент – тепловой аккумулятор.

Водяные теплоаккумуляторы

В них накопление тепла происходит в емкостях с водой, расположенных внутри теплицы. Емкости могут быть как открытого типа (бассейны), так и закрытого (бочки). В последнем случае необходимо понимать, что несколько компактных емкостей с водой показывают куда больший КПД, чем одна большая.

Происходит это из-за того, что солнечная энергия не способна проникать сквозь большую толщу воды и нагревает аккумулятор лишь сверху и около стенок. Остальная вода при этом еще долго остается холодной.

Улучшить эффективность отопления можно установкой большого количества небольших закрытых водных теплоаккумуляторов. Размещать их следует равномерно по всей площади теплицы. Это позволит им быстрее прогреваться, а в дальнейшем – более равномерно отдавать тепло.

Открытые водные аккумуляторы имеют одну важную особенность: их эффективность зависит от объема воздуха над бассейном. Нагретая солнцем вода неизбежно начнет испаряться, забирая при этом так необходимое тепло. Процесс испарения будет продолжаться тем дольше, чем больше сухого воздуха будет доступно. Поэтому имеет смысл укрыть бассейн пленкой, избавившись тем самым от расхода энергии на испарение воды.

ВАЖНО! Если окрасить емкость изнутри черной краской, то это многократно ускорит нагрев воды. Если отказаться от самостоятельного изготовления и купить готовое решение, то водяной теплоаккумулятор емкостью порядка 300 литров и с внутренним теплообменником обойдется где-то в 20000 руб

Модель на 2000 литров может стоить от 55000 рублей и более

Если отказаться от самостоятельного изготовления и купить готовое решение, то водяной теплоаккумулятор емкостью порядка 300 литров и с внутренним теплообменником обойдется где-то в 20000 руб. Модель на 2000 литров может стоить от 55000 рублей и более.

Накопление тепла грунтом

Имеющийся в любой теплице грунт тоже способен накапливать в себе тепло, чтобы после захода солнца им можно было воспользоваться для отопления. В дневное время грунт элементарно прогревается солнечными лучами, поглощая их энергию. В ночное время происходит следующее:

• внутри уложенных в теплом грунте горизонтальных труб постепенно нагревается;
• начинается движение теплого воздуха в сторону более высокой вертикальной трубы, где тяга больше. Выходящий из этой трубы воздух как раз и обогревает помещение теплицы;
• через низкую вертикальную трубу под землю поступает успевший остыть воздух и цикл повторяется.

Каменные аккумуляторы тепла

Природный камень обладает значительно теплоемкостью, что позволяет использовать его в теплицах в качестве теплоаккумулятора.

Чаще всего камнем выкладывают заднюю стенку теплицы, доступную для солнечного света. В простейшем случае каменный теплоаккумулятор – это обложенная камнем стенка теплицы.

Более сложные варианты подразумевают укладку или насыпку камня в несколько слоев. Однако в этом случае аккумулятор следует оснащать вентилятором для создания циркуляции воздуха внутри кладки. Это улучшает съем тепла.
