Термопривод для теплиц своими руками из амортизатора

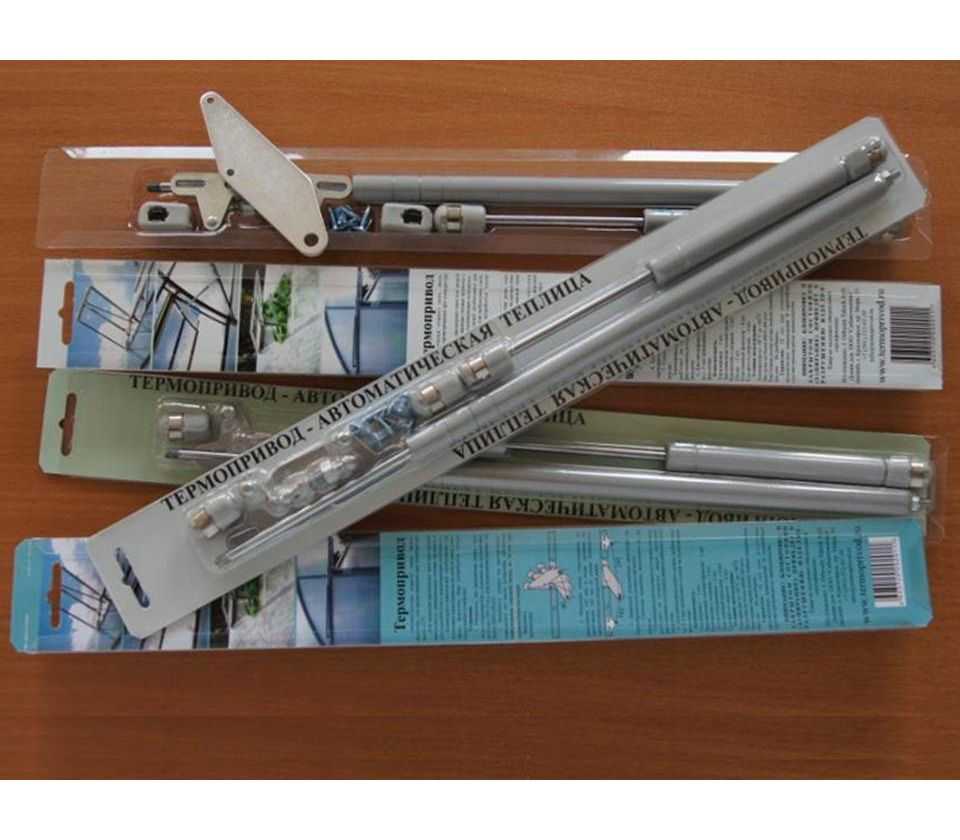

Автомат «Дуся-Сан» усиленный

Производители выпустили усиленный автомат для проветривания теплицы «Дусясан». Он отличается следующим:

более широкий рычаг;
замена алюминиевого резьбового соединения для цилиндра на стальное;
увеличение мощности возвратной пружины.

Усиление конструкции автомата позволяет увеличить его ресурс и способность выдерживать сильную ветровую нагрузку. Отзывы потребителей говорят о том, что конструкцию автомата желательно сделать еще мощнее. Предельная нагрузка также осталась на уровне 7 кг. Корпус изготовлен из тонкого алюминия, который легко сгибается. Крепление к форточке постоянно расшатывается ветром, и его необходимо периодически подтягивать. Многие умельцы предпочитают конструкции автоматов для открывания теплиц собственного изготовления.

Автомат для проветривания теплицы «Дуся-Сан» продается в разобранном виде. Рычажная система из алюминия крепится к форточке и каркасу теплицы. Затем в нее вкручивается цилиндр с держателем. Установка устройства производится при закрытой форточке, когда температура внутри теплицы не превышает 15С. Начало открывания окна регулируется закручиванием или откручиванием цилиндра.

Отзывы потребителей на автомат для проветривания теплицы «Дуся-Сан» усиленный отмечают следующие его достоинства:

Легкость установки своими руками.
Надежность работы.
Большая величина перемещения штока.

Обслуживание автомата заключается в периодической смазке подвижных частей машинным маслом, контроле крепления к раме и каркасу и проверке настройки.

Не следует допускать попадания на гидроцилиндр солнечных лучей. Он должен срабатывать на температуру воздуха в теплице, а не на излучение. Для этого устанавливают экраны.

Конструкции, где гидравлическая жидкость содержит парафин, не следует устанавливать ранней весной и поздней осенью. Жидкость может застыть при низкой температуре, и устройство становится неработоспособным.

«Дуся-Сан» — автомат для проветривания теплиц — работает только в теплый период года. После окончания сезона его демонтируют до следующей весны. Перед обратным монтажом проверяется легкость хода штока.

Термопривод в теплицу своими руками

Разочарование, посетившее меня после поломки покупного термопривода, подтолкнуло меня к мысли создания самодельного автомата для регулирования температуры в теплице. Это вполне под силу любому, необходим лишь кое-какой инструмент.

Покопавшись в интернете (), я нашел вариант изготовления термопривода на основе задних упоров багажника машин ВАЗ-2108 (Нивы, 2112) и машинного масла в качестве рабочего тела. Задние упоры от старой 12-шки отыскались в гараже, в качестве емкости для рабочего тела были выбраны два старых машинных ручных насоса, тоже валявшихся в гараже.

Чтобы сделать автомат-термопривод вам понадобятся:

задний упор багажника ВАЗ-2108 (2112) — 1 шт. (старые — бесплатно, новые — по 300 р. на авторынке);
металлический цилиндр (я взял старый автомобильный ручной насос — бесплатно; можно взять отрезок трубы, емкость цилиндра должна быть примерно как у насоса. Труба предпочтительней, так как у нее толще стенки, что позволит нарезать нормальную резьбу);
ножовка по металлу;
дрель со сверлом 3.0;
метчик и плашка М10 для нарезки резьбы;
болты, гайки и шайбы разного диаметра;
ФУМ лента или паронитовые прокладки (для герметизации соединений).
Машинное масло (можно отработку) температурой около 15С.

Разновидности систем

Основное разделение систем вентиляции происходит на две категории:

автономные механизмы;
энергозависимые системы.

В основу функционирования устройств в обеих группах положено действие термопривода. Для энергозависимой системы необходимо наличие источника питания, им может стать электрический ток или солнечная батарея. Работу устройства контролирует термореле с заданным параметром температуры, являющейся оптимальной для растений. При срабатывании датчика, соединенного в цепь с вентилятором, включается мотор, и лопасти механизма нагнетают свежий воздух и удаляют отработанный. Принудительная вентиляция эффективна и удобна, она имеет высокую мощность и используется для больших площадей.

Технологичная система не лишена недостатков:

высокая стоимость устройства, требующего герметичности и электроники;
отключение при отсутствии электричества.

Автономные механизмы делятся на три группы: пневматические, гидравлические и биметаллические. При устройстве системы термопривод использует способность веществ расширяться при нагревании.

Биметаллическое устройство изготавливается из двух полос металлов с разным коэффициентом расширения. Они скрепляются между собой по всей длине. При нагревании одна полоса становится длиннее и изгибается. Большой размер пластины обеспечивает значительное усилие. Соединив конец биметаллического устройства через коромысло с фрамугой, получим недорогой автономный механизм. После остывания пластина вернется в исходное положение и закроет форточку.

Гидравлическое устройство для проветривания действует благодаря расширению жидкости в цилиндре, при увеличении объема она выталкивает поршень, соединенный с фрамугой, и происходит открывание. При охлаждении жидкости происходит втягивание поршня и фрамуга закрывается. Инертность – главный недостаток системы, жидкость медленно изменяет температуру и объем, поэтому несвоевременно реагирует на похолодание. Ее стоит монтировать для форточек наверху теплицы – из них выходит горячий воздух, а холодный не попадает в количестве, способном повредить растения.

Пневматический привод действует по аналогии с гидравлическим механизмом, только здесь используется воздух. Использование этих систем имеет свои особенности:

Гидравлический цилиндр не должен находиться под воздействием солнечных лучей, иначе он сработает не от внутренней температуры в теплице, а от солнечного нагрева.
Производитель устанавливает ограничения по ширине открывания форточек и их весу.

Изготовление своими руками

Как изготовить устройство для проветривания теплиц своими руками? Для самостоятельного изготовления самым простым и эффективным вариантом термопривода для теплиц является гидравлический.

На его сборку понадобятся:

2 стеклянных банки (3 л и 800 г);
латунная или медная трубка длиной 30 см и диаметром 5-7 мм;
пластиковая трубка от медицинской капельницы длиной 1 м;
отрезок дреревянного бруса длиной, равной ширине открывающейся фрамуги. Сечение бруска подбирается с учетом веса форточки, т. к. он пойдет на изготовление противовеса;
металлическая жесткая проволока;
герметик;
две крышки для банок: полиэтиленовая и металлическая;
гвозди 100 мм — 2 шт.

Последовательность сборки будет такой:

в трехлитровую банку наливается 800 гр.;
банка с помощью закаточной машинки наглухо герметизируется металлической крышкой;
в крышке пробивается или высверливается отверстие, в которое вставляется латунная трубка. Опускать трубку нужно до тех пор, пока до дна не останется 2-3 мм;
стык трубки и крышки заделывается герметиком;
на металическую трубку насаживается один конец трубки пластиковой.

Далее работают с банкой в 800 гр, только ее оставляют пустой, закрывают полиэтиленовой крышкой и вставляют пластиковую трубку вторым концом. От среза трубки до дна банке тоже оставляют 2-3 мм.

Завершающим этапом размещают банки по рабочим местам. Для этого трехлитровую с помощью гвоздя и металлической проволоки подвешивают рядом с вращающейся форточкой так, чтобы при любом положении форточки до нее хватало длины пластиковой трубки.

Маленькую банку тоже на гвозде и проволоке закрепляют на верхней части рамы вращающейся горизонтально форточки. Чтобы уравновесить массу банки, с уличной стороны форточки на нижнюю часть ее рамы прибивается брусок-противовес.

Теперь если в теплице повысится температура, то нагретый в большой банке воздух начнет выдавливать воду по пластиковой трубке в банку малую. По мере того, как в маленькую банку будет набираться вода, из-за увеличившегося веса верхней части форточки та начнет проворачиваться вокруг своей оси, т. е. начнет открываться.

По мере охлаждения воздуха в помещении теплицы, станет остывать и сжиматься воздух в трехлитровой банке. Получившееся разряжение втянет воду обратно из маленькой банки. Последняя потеряет в весе и рама форточки под весом противовеса опустится в положение «закрыто».

Не самая хитрая конструкция гидравлического термопривода позволяет самостоятельно собрать устройство, серьезно облегчающее уход за теплицей. С его помощью полностью отпадает необходимость в контроле за температурой воздуха в парнике.

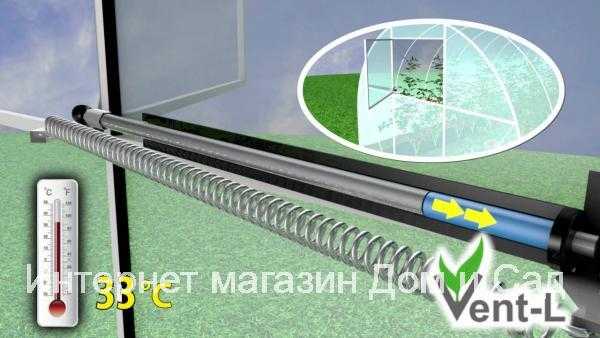

Что такое термопривод

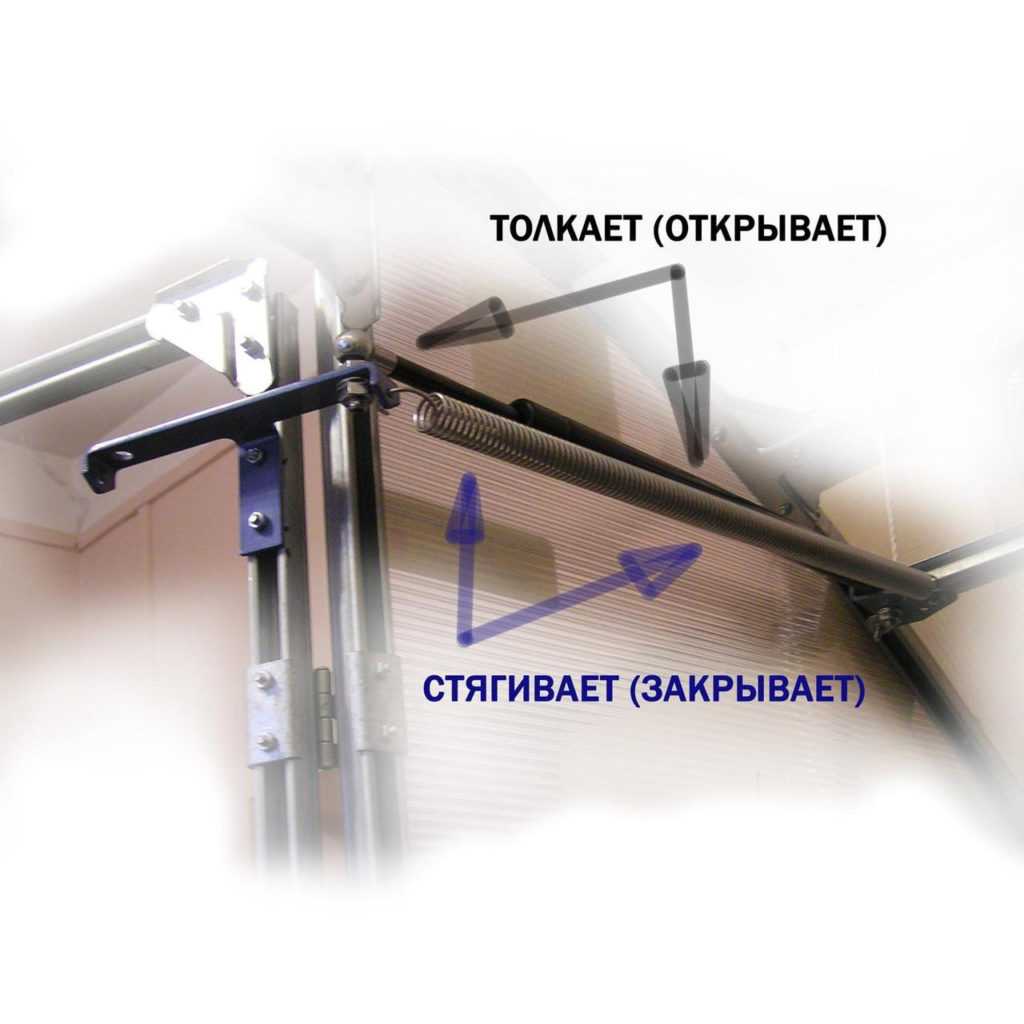

Это умное приспособление, позволяющее в автоматическом режиме манипулировать дверями и фрамугами теплиц. Причем совершенно не требуется присутствие человека. Для устройства нет нужды проводить в парник электричество или покупать батарейки.

У него нет мотора и отсутствует сложная схема с температурными датчиками. А между тем, при достижении определенного нагрева окружающей среды оно приходит в движение и открывает окно. Затем, когда температура падает – закрывает его.

Для своей работы термопривод использует вещество, которое начинает плавится при +23°С. Такие свойства имеет циклогексанол. Превращаясь в жидкость, он расширяется, заполняя специальную камеру. При этом оказывает давление на шток, который в свою очередь и двигает дверь, заставляя ее раскрыться. При понижении температуры жидкость сжимается, втягивая шток.

Термопривод рассчитан на очень долгую эксплуатацию, ведь ломаться в нем, практически, нечему. Только гарантийный срок составляет 10 лет. Причем производитель уверяет, что за это время он не подведет. Но на самом деле бесперебойная служба устройства продолжается и после гарантии.

Устанавливается приспособление очень легко и с этим справиться любой, без помощи специалиста. После монтажа не требуется дополнительных регулировок. Да они и невозможны из-за простоты механизма. При этом силы у него достаточно, чтобы приподнять потолочную раму.

Жидкость толкает шток с усилием в 10 кгс, а гидроцилиндр выдерживает давление до 200 кг. Этого более чем достаточно, чтобы не позволить закрыться дверям даже при штормовых порывах ветра. Плавное открывание начинает происходить при +24°С., а закрывание — при +22°С.

Виды термоприводов

Механизм действия автоматов для парников бывает разным. Мы рассмотрели самый популярный, который работает на основе химических процессов. Но бывают устройства электрические. Их называют энергозависимые.

Шток двигается при помощи мотора, который включает температурный контролер. Большим преимуществом такого вида является возможность запрограммировать термодатчик по своим параметрам. Но зависимость от общей электрической сети делает его опасным. В случае отключения энергии, растения в парнике могут замерзнуть, если сбой произошел ночью. Или завянуть от жары, если авария случилась днем.

Биметаллические устройства очень просты в работе. У них используются две пластины, которые по-разному реагируют на нагрев. Одна расширяется, а другая сужается. Этой разницы вполне хватает, чтобы сдвинуть с места дверь или окно. Но мощность у прибора маленькая, поэтому широкого применения устройство не нашло.

Пневматическая система использует горячий воздух. Он, расширяясь, толкает поршень. При остывании – сжимается, а давление затягивает шток обратно. Такая конструкция показала себя только с хорошей стороны, но из-за своей технической сложности ее трудно реализовать. Однако народные умельцы справляются и с этой проблемой.

Гидравлические системы также просты в конструкции и часто применяются садоводами. Используется принцип сообщающихся сосудов. Жидкость из одного, посредством его нагревания, передается в другой. При этом действует на поршень термопривода. Система автономна и имеет высокую мощность. Причем собрать ее не составит труда у любого желающего.

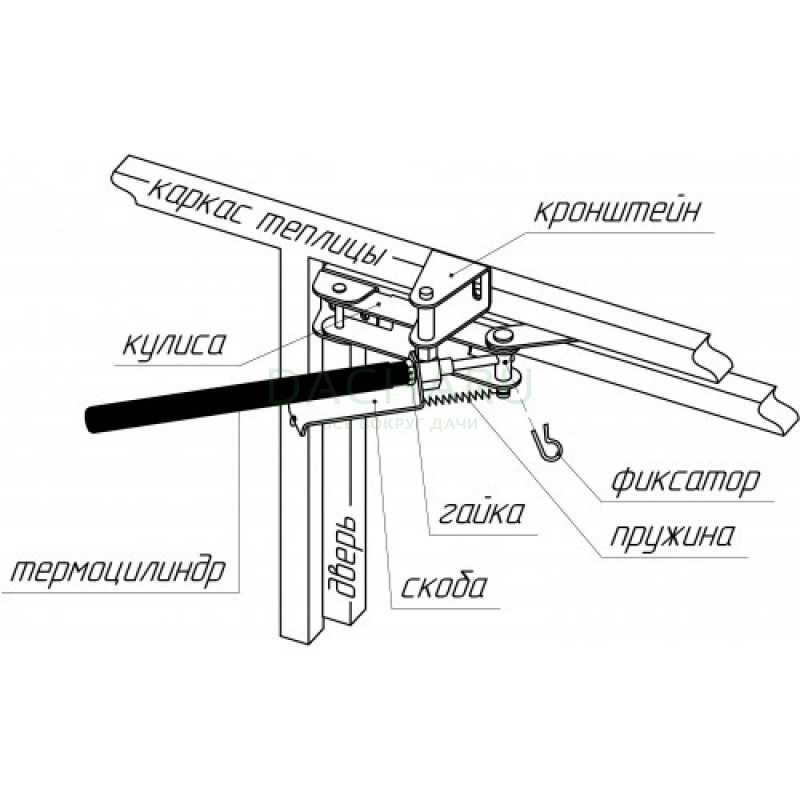

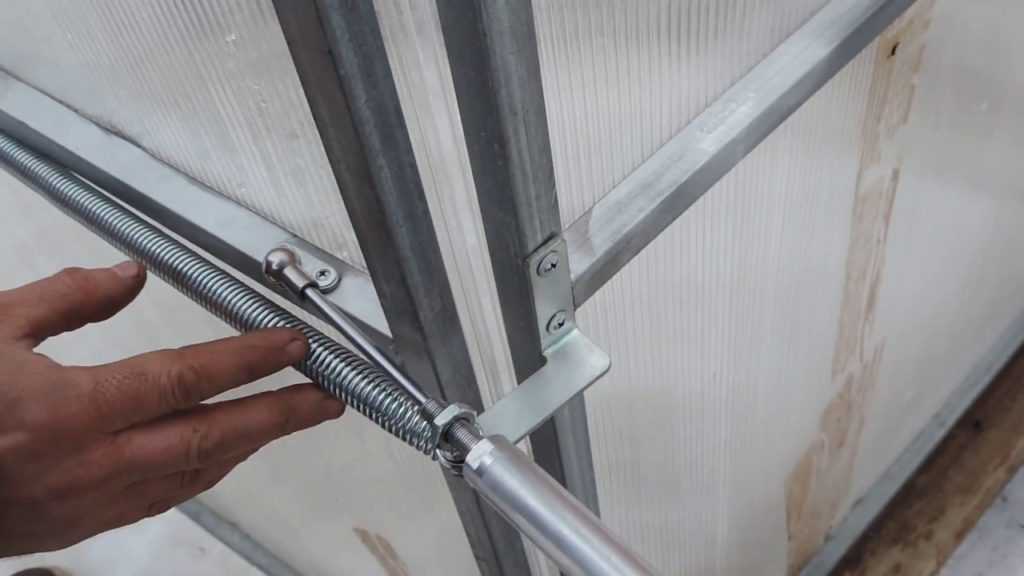

Установка термопривода

Последовательность действий при установке следующая.

Термопривод следует монтировать в охлажденном состоянии, чтобы длина выхода рабочего штока была минимальной. Его можно положить на некоторое время в холодильную камеру (не в морозильную!).
Проверить, как свободно закрывается дверь, окно или рама. Если имеются какие-либо помехи, следует их устранить. При необходимости рекомендуется смазать петли.
Далее производится разметка мест, куда будут устанавливаться кронштейны

Здесь важно найти подходящие места на открывающейся створке и на неподвижной раме теплицы. Крепление кронштейна к створке должно обеспечить работу полного хода штока термопривода.
Закрепив кронштейн на открывающейся части, следует разметить места крепления кронштейнов на неподвижной раме

Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода.

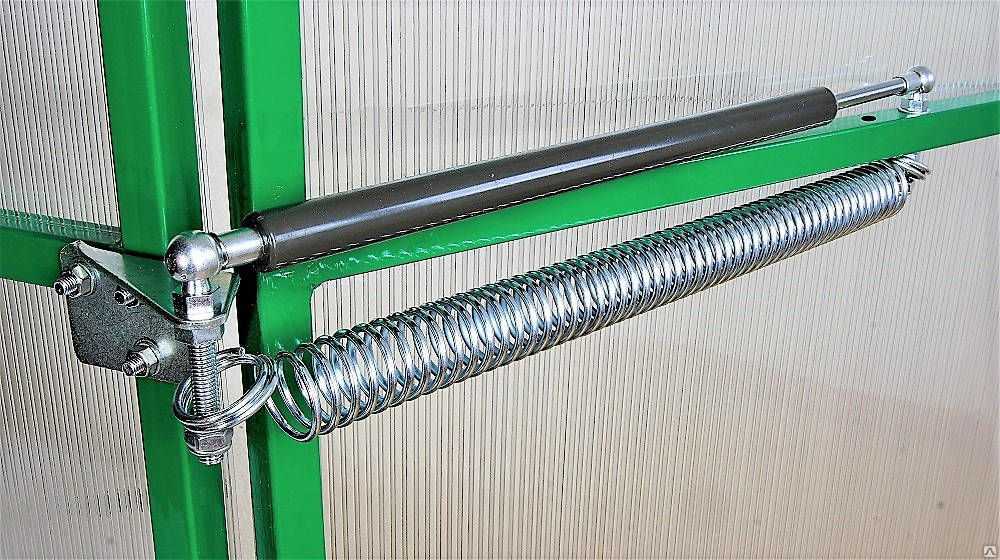

На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах. Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

Конструктивные особенности некоторых видов термопривода могут вносить изменения в последовательность действий при установке.

Основы функционирования терморегулирующих устройств ↑

Принцип работы конструкций подобного типа незамысловат: контролирующее устройство получает сигнал, после чего разные модели установки могут реагировать подобным образом:

увеличивать либо уменьшать мощность отопительной системы;

включать либо выключать вентиляцию помещения;

открывать либо прикрывать створки естественной вентиляции;
подсоединять либо полностью отключать подогрев поливной воды и почвы на грядках.

Появление импульсов сигнала осуществляется при помощи реле термостата, который, в свою очередь, получает данные с датчиков, размещенных в теплице. Как датчики, наиболее чаще применяются такие устройства:

В качестве температурного датчика очень часто применяется термистор. В самодельных установках как термочувствительный элемент зачастую применяется p-n переход полупроводникового транзистора либо диода.
Как датчик освещенности используется фоторезистор, а в самодельных конструкциях может использоваться опять p-n переход полупроводникового транзистора либо диода, у которого обратное сопротивление напрямую зависит от освещенности. Чтобы получить доступ света к системе, у транзистора отрезается колпачок из металлического корпуса, а у диода удаляется краска со стекла.

Парниковый контролер влажности и температуры — Arduino

Параметры влажности регулируются промышленными датчиками, показатели которых зависят от влагопроницаемости среды, находящейся между обкладками конденсатора. Также могут учитываться изменения сопротивления при взаимодействии с увлажненным воздухом оксида алюминия. При корректировке влажности воздуха учитывается и результат перемены длины синтетического волокна либо человеческого волоса и пр. Для самодельных приспособлений подобным датчиком является отрезок фольгированного стеклотекстолита с вырезанными канавками.

К сведению! Для небольших теплиц личного пользования с точки зрения экономичности, абсолютно невыгодно приобретать дорогостоящую систему промышленного образца. В таких ситуациях успешно внедряются терморегуляторы для теплиц, созданные своими руками.

Зачем нужна вентиляция теплицы

Теплица перед дачником ставит всегда несколько задач – как сберечь тепло, защитить насаждения от неблагоприятных климатических условий и погоды, так и вовремя проветрить эту конструкцию, чтобы избавиться от излишков влаги и несколько снизить температуру воздуха в ней. Но мало кто задумывается, почему же необходимо внимательно следить за микроклиматом в теплице и вовремя проветривать эту конструкцию.

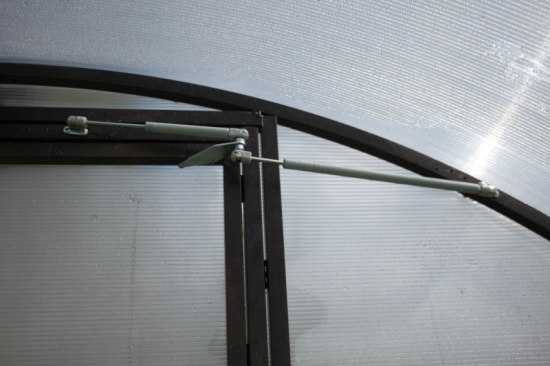

Термопривод-ДВ с кронштейном и доводчиком (газлифтом)

Основные причины необходимости проветривания теплиц.

В теплицах, где плохо организовано проветривание, держится высокий уровень влажности, из-за чего активно размножаются болезнетворные микроорганизмы.
Влажные и душные условия очень любят не только бактерии, но и различные вредители.
Растениям необходим свежий воздух для «дыхания», вернее, для процесса фотосинтеза.
Для растительных организмов чрезмерно высокая температура очень вредна — они начинают иссушиваться, «сгорать» и в итоге погибают.
Правильно организованная вентиляция обеспечит отличный микроклимат, что положительно скажется на самочувствии растений и качестве урожая.
Хорошее проветривание позволяет закалить растения, улучшить их иммунитет.
Проветривание поможет закалить и рассаду, стоящую в теплице, приучить к самостоятельной жизни в грунте.
Воздухообмен и проветривание нужны для осуществления процесса опыления растений.

Чтобы растения и цветы выросли быстро, позаботьтесь о вентиляции

При этом важно не просто наличие вентиляции, но и ее правильная организация. Как попало смонтированных форточек будет явно недостаточно – как правило, примитивная система проветривания, удобная человеку, не подходит растениям

Особенно важно проветривание для теплиц из поликарбоната. В обычной теплице у растений есть хоть небольшой, но шанс, что свежий воздух проникнет через щели в конструкции

С этой же точки зрения поликарбонатные теплицы можно назвать практически герметичными.

Потолочное автоматическое проветривание

Однако с проветриванием нужно быть очень осторожным – теплолюбивые тепличные культуры могут и погибнуть из-за сквозняка и холодного воздуха. Именно поэтому теплицу необходимо закрывать на ночь даже в теплую погоду – заморозки могут ударить без предупреждения и загубить все ваши труды.

Чтобы правильно обеспечить в теплице проветривание и циркуляцию воздуха, садоводам необходимо внимательно следить за погодными условиями, а также постоянно находиться на дачном участке, чтобы иметь возможность то открывать, то прикрывать двери и окна в тепличной конструкции. А это не всегда удобно, например, работающему человеку. Но даже эта непростая ситуация теперь имеет решение. Вы можете приобрести термопривод для теплицы, который будет обеспечивать автономное проветривание конструкции, делая за вас эту хлопотную работу.

Универсальный автоматический проветриватель теплиц для боковых и купольных форточек

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

[su_youtube url=»https://www.youtube.com/watch?v=q032GsQ9JIk»]

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

Расположение

Из-за особенностей теплого воздуха подниматься вверх, форточки следует располагать вверху конструкции: вмонтировать в крышу либо сделать проемы, отступив на 2/3 по высоте от основания конструкции.

Размещение зависит и от расположения постройки. Так, если теплица установлена на солнечной стороне и по коньку направлена с востока на запад, как рекомендовано агронормами, то достаточно 2-3 открывающиеся фрамуги на конструкцию длиной 6 м. Но в регионах с повышенной влажностью, а также на сырых участках, следует предусмотреть большее количество форточек.

Верхнее расположение открывающихся фрамуг снижает вероятность образования сквозняков

По отзывам опытных садоводов-огородников, не рекомендуется располагать открывающиеся элементы рядом с входной дверью, это поможет избежать:

сквозняков;
захлопывания фрамуг при порывах ветра:

И позволит равномерно распределить воздушные потоки. Если вы проектировали и строили теплицу своими руками, то сначала проем следует устроить в середине длины постройки, а остальные форточки расположить на равном расстоянии от него.

В видео-инструкции подробно рассказано, как правильно сделать верхние форточки в теплице из пленки на деревянном каркасе.

[su_youtube url=»https://www.youtube.com/watch?v=CD9g_qrXe4Q»]

Уход и использование

Чтобы термопривод служил долгие годы, ему требуется соответствующий уход. Основные принципы обслуживания механизма приведены ниже.

Не забывайте каждый год смазывать конструкцию маслом.
Самостоятельно не разбирайте устройство, иначе оно может прийти в негодность.
На зиму термопривод желательно снимать, чтобы он не пришел в негодность во время сильных холодов.
Помните, что работе механизма ничто не должно мешать. Ни в коем случае не фиксируйте его в закрытом состоянии.
На дверях и форточках не должно быть никаких защелок, щеколд, замков, которые могут помешать работе термопривода.
Не открывайте дверцу с термоприводом, прилагая большие усилия.

При открывании двери не нужно прилагать слишком большие усилия

Теперь вы знаете, как упростить себе работы на дачном участке. Даже если это всего лишь автоматическое проветривание теплицы при помощи термопривода. Одно дело, если у вас на участке всего одна маленькая тепличная конструкция, но представьте, если их несколько? К тому же, благодаря термоприводу, вам не придется ездить на дачу каждый день.

Классификация термоприводов

Исходя из механизмов действия, выделяют следующие виды устройств:

Электрические – привод приводится в действие электродвигателем. Сигнал подается контроллером, который взаимодействует с датчиком температур. Характеризуются высокой мощностью, а также способностью формировать интеллектуальные системы, контролирующие автоматическое проветривание. В то же время, они уязвимы к повышенной влажности. Сравнительная дороговизна и необходимость в электроснабжении являются факторами, ограничивающими их применение.
Пневматические – рабочим элементом становится нагретый воздух, приводящий в действие поршень. Чтобы привод работал, требуется воссоздать полную герметичность емкости. Добиться этого в кустарных условиях непросто.
Биметаллические – разные коэффициенты расширения при нагревании используемых металлов лежат в основе их функционирования. Модели просты и удобны, однако ограничены по мощности.
Гидравлические – функционирование осуществляется в результате колебаний веса двух емкостей с перемещающейся жидкостью из-за изменения давления воздушной смеси при колебаниях температуры. Приводы характеризуются значительной мощностью и простотой сборки.

Сфера применения

Куда можно установить термопривод для теплиц своими руками?

Установка термоприводов (фото справа) может быть произведена абсолютно на любые теплицы: пленочные, поликарбонатные и стеклянные.

В последнем случае к выбору привода нужно подходить особенно внимательно, поскольку стеклянная форточка обладает значительной массой и работы с ней может потребоваться достаточно мощное устройство.

Кроме того, имеет значение размер теплицы. Нет особого смысла устанавливать такое устройство в парник площадью полтора кв. м. Здесь попросту не хватит пространства, да и каркасы таких сооружений чаще всего не способны нести на себе дополнительную нагрузку.

В очень больших теплицах тоже могут возникнуть некоторые проблемы. Связано это с необходимостью одновременного открывания сразу нескольких форточек, нередко также отличающихся немалыми размерами. Мощности самодельного термопривода просто не хватит для выполнения столь тяжелой работы.

Наиболее же гармонично термоприводы вписываются в конструкцию теплиц из сотового поликарбоната. Форточки из этого материала достаточно легки, чтобы ими могло управлять даже самодельное устройство. Вместе с тем, поликарбонат достаточно надежен, чтобы из него удалось изготовить прочную форточку, пригодную для многократных циклов открывания и закрывания.
